Recorte de un límite de la capa de material por referencia
1. Seleccione una o más capas de material para recortar.
2. Pulse en >
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply).
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply).3. En Método (Method), seleccione
Por referencia (By Reference) si no está seleccionado por defecto.
Por referencia (By Reference) si no está seleccionado por defecto.4. En el cuadro Objeto de recorte (Trimming object), especifique una referencia para recortar la capa de material. Se pueden seleccionar aristas conectadas, segmentos de cadena, una cadena o un bucle cerrado. También se puede seleccionar un plano.
El límite que se debe conservar se realza en la ventana gráfica.
5. Para cambiar entre el límite que se debe conservar y el límite que se debe recortar, pulse en Cambiar lado (Flip Side).
6. Pulse en
Aceptar (OK).
Aceptar (OK).Ejemplo: Recortar por curva
Se puede recortar una capa de material especificando una curva como objeto de recorte.

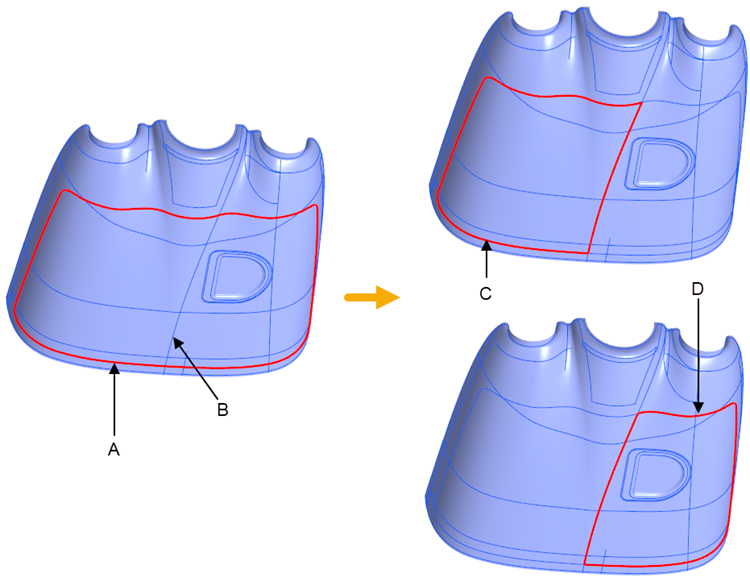

En el siguiente gráfico se muestra un modelo compuesto con una capa de material y una curva que se utiliza para recortar la capa de material. Se puede utilizar la acción Cambiar lado (Flip Side) para seleccionar el lado de la curva que se debe conservar como área de la capa de material.
• A: límite original de la capa de material
• B: objeto de recorte
• C: nuevo límite de capa de material sin aplicar Cambiar lado (Flip Side)
• D: nuevo límite de capa de material después de aplicar Cambiar lado (Flip Side)
Ejemplo: Recortar múltiples capas de material
Se pueden recortar múltiples capas de material a la vez especificando un único objeto de recorte.

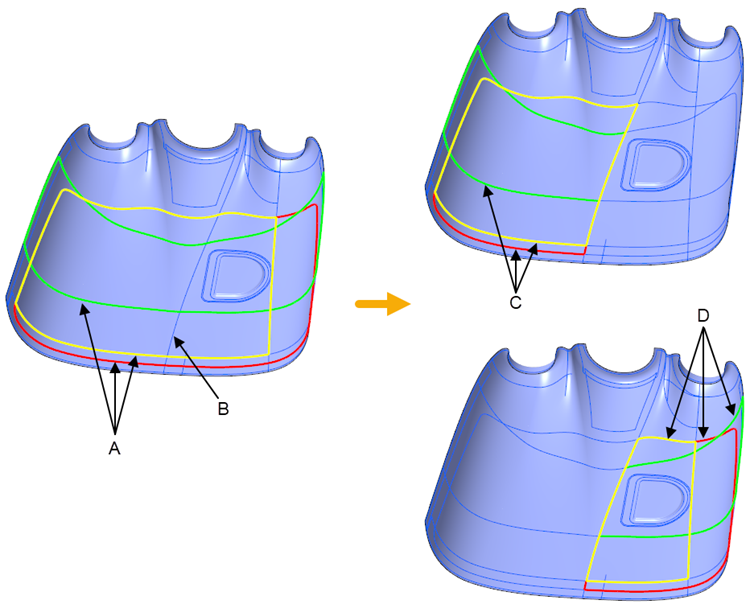

En el siguiente gráfico se muestra un modelo compuesto con una capa de material y un objeto de recorte que se utiliza para recortar la capa de material. Se puede utilizar la acción Cambiar lado (Flip Side) para seleccionar el lado que se debe mantener como área de la capa de material.
Ejemplo: Recortar por plano
Para recortar una capa de material, especifique un plano de referencia como objeto de recorte.

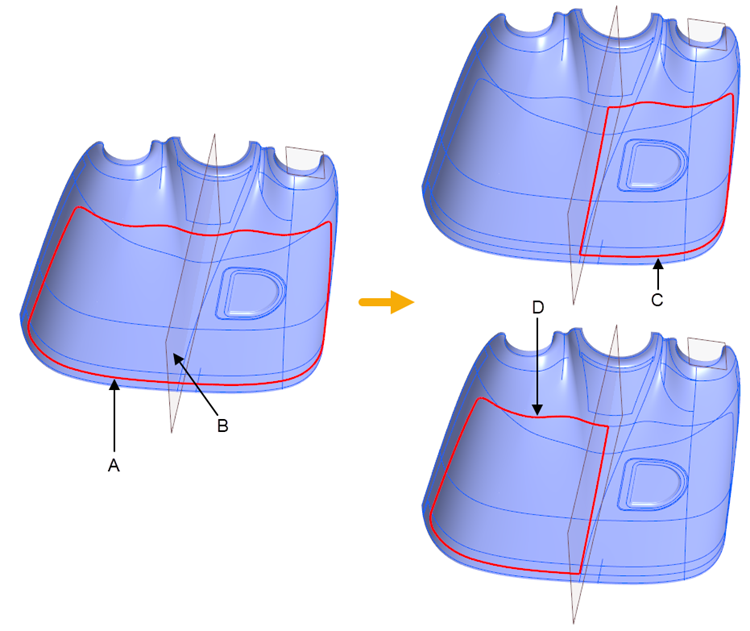

En el siguiente gráfico se muestra un modelo compuesto con una capa de material y un plano de referencia que se utiliza para recortar la capa de material. Se puede utilizar la acción Cambiar lado (Flip Side) para seleccionar el lado del plano que se debe mantener como área de la capa de material.
Ejemplo: Recortar una capa de material de todo alrededor

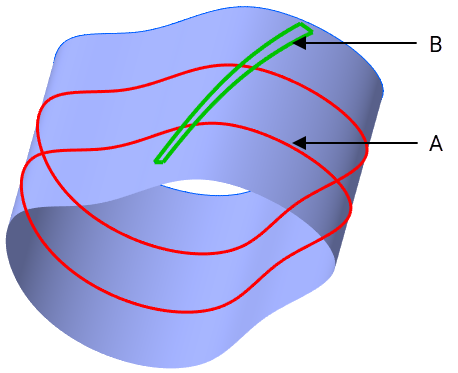

Al recortar una capa de material de todo alrededor, seleccione un objeto de recorte con el ancho suficiente para crear una brecha entre las aristas resultantes. A continuación se muestra un ejemplo de un objeto de recorte adecuado:

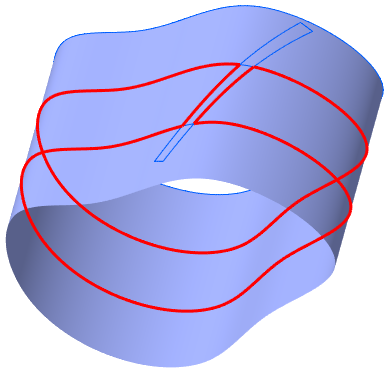

El resultado del recorte se muestra de la siguiente manera:

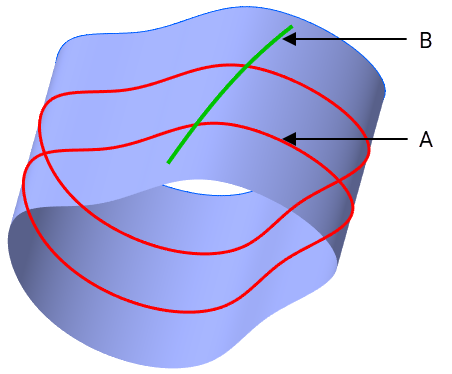

A continuación, se muestra un ejemplo de un objeto de recorte inadecuado:
