Сварка: последовательность
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните >
Сварка (Welding), выберите констр. элемент
Точечная сварка (Spot Weld) и щелкните команду
Вид последовательности (Sequencing View).
Сварка (Welding), выберите констр. элемент Точечная сварка (Spot Weld) и щелкните команду Вид последовательности (Sequencing View).Видео
Описание

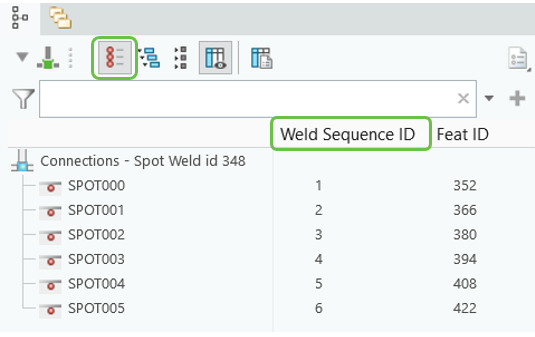

Теперь можно управлять порядком производства точечных сварных швов с помощью нового вида последовательности. Это вид доступен в разделе
Дерево сварных швов и стыков (Weld and Joint Tree), отображающем только соединения выбранного конструкторского элемента.
Дерево сварных швов и стыков (Weld and Joint Tree), отображающем только соединения выбранного конструкторского элемента.
Можно изменить идентификатор последовательности сварного шва, введя номер или перетащив точечные сварные швы вверх или вниз по списку. Можно выбрать и переместить несколько точечных сварных швов одновременно.

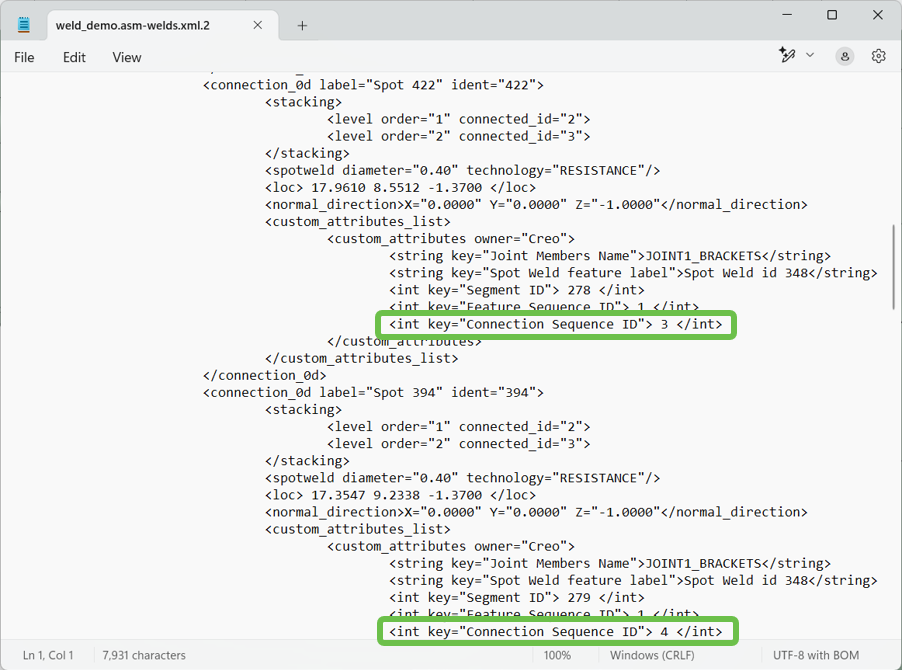

При экспорте информации о модели в формате xMCF экспортируется информация последовательности точечной сварки.

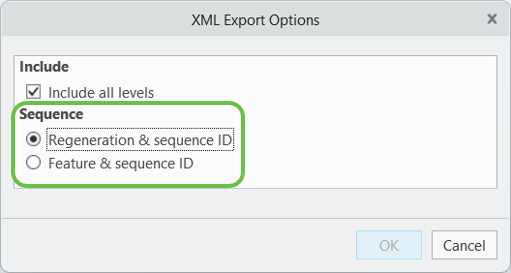

Можно выбрать одну из следующих опций, чтобы определить, какие параметры определяют последовательность производства соединений в файле:
• ИД регенерации и последовательности (Regeneration & sequence ID) - соединения из этого файла будут производиться в соответствии с порядком регенерации конструкторских элементов и последовательностью внутри конструкторского элемента.
• ИД констр. элемента и последовательности (Feature & sequence ID) - соединения в файле будут производиться в соответствии с порядком следования идентификаторов конструкторских элементов и последовательностью внутри конструкторского элемента.
Преимущества
• Уменьшается количество ошибок за счет изменения последовательности сварки внутри Creo
• Простой в использовании вид последовательности
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
