Стиль: некасательные (не G1) цепочки для создания поверхности
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните
Стиль (Style) >
Поверхность (Surface).
Стиль (Style) > Поверхность (Surface).Видео
Описание

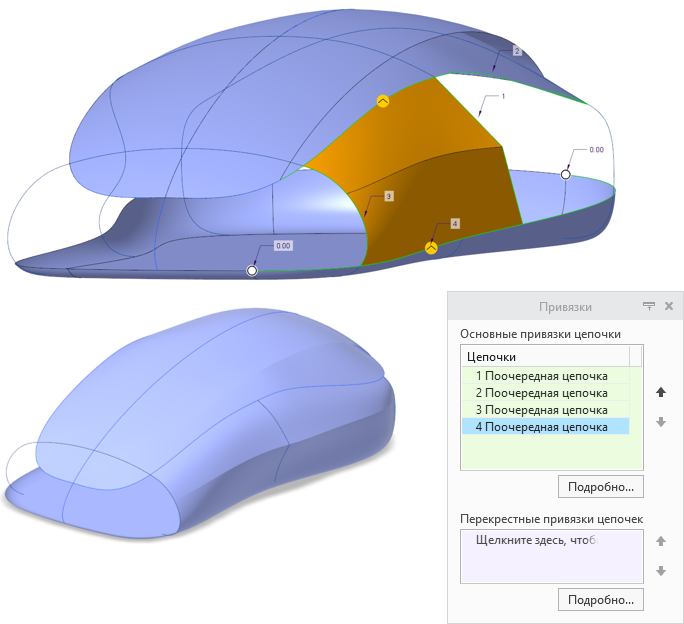

В Creo Parametric 12 в качестве привязок при создании поверхности в среде "Стиль" (Style) можно выбирать некасательные цепочки (не G1). Эта возможность была доступна в "Сопряжении границ" (Boundary Blend), а теперь доступна и в среде "Стиль" (Style).
Преимущества
Теперь можно выбирать цепочки из некасательных компонентов в качестве привязок для создания поверхности, что снимает ограничение с инструмента "Поверхность" (Surface).
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | • Соединения G2/G3/уклон нельзя определить для границ, не имеющих тип G1. • Для протягиваемых поверхностей с кривой траектории не типа G1: ◦ Невозможно определить соединения G1. ◦ Радиальное протягивание будет недоступно. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
