Поверхности с сопряжением границ: улучшено, чтобы избежать перегибов
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: щелкните >
Сопряжение границ (Boundary Blend).
Сопряжение границ (Boundary Blend).Описание
Поверхности с сопряжением границ улучшены, чтобы избегать перегибов.
Ранее в случаях, когда поверхности с сопряжением границ имели две цепочки привязок, с одним свободным соединением (положение) и одним ограниченным касательной, кривизной или нормалью условием на границе, на свободной границе мог возникнуть перегиб. Чтобы добиться нужной формы и удалить перегиб, приходилось корректировать поверхность вручную.
Creo 11:
Поверхности с сопряжением границ улучшены, чтобы на результирующей поверхности не было перегиба. Получается ожидаемая форма поверхности без необходимости дополнительных корректировок.

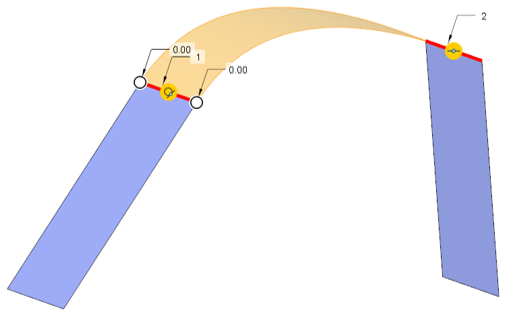

Creo 12:
Преимущества
• Улучшено качество поверхностей для поверхностей с сопряжением границ
• Поверхность ведет себя предсказуемым и ожидаемым образом.
• Нет перегибов на свободной стороне, если поверхности с сопряжением границ ограничены с одной стороны
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
