Улучшения проецирования и смещения в среде эскиза
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните > , > .
Видео
Описание
Улучшения в инструментах проецирования и смещения:
• Гибкое использование составных кривых:
◦ Выбор отдельных сегментов составных кривых.
◦ Поддержка следующих операций с отдельными сегментами составных кривых.
▪ Вырезание, удаление, перемещение, поворот, отсечение, отражение, копирование и вставка, замена, текст, поворот и изменение размера, отсечение угла, фаска и закругление.
▪ Привязка к стыкам в таких инструментах, как "Разделить" (divide), "Линия" (line), "Дуга" (arc) и т. п.
▪ Улучшена раскраска составных кривых или их отдельных сегментов.
◦ Более стабильные идентификаторы сегментов составной кривой.
◦ Улучшенный рабочий процесс замены и переопределения цепочек. Идентификаторы геометрии поддерживаются для сегментов, которые остаются в геометрии после замены или изменения ссылочной цепочки или контура.
• Улучшения рабочего процесса для проецирования и смещения включают следующее:
◦ Рабочий процесс с множественным выбором теперь используется по умолчанию.
◦ Предварительный просмотр геометрии сохраняется при выходе из инструмента, выходе из среды эскиза или переключении на другой инструмент.

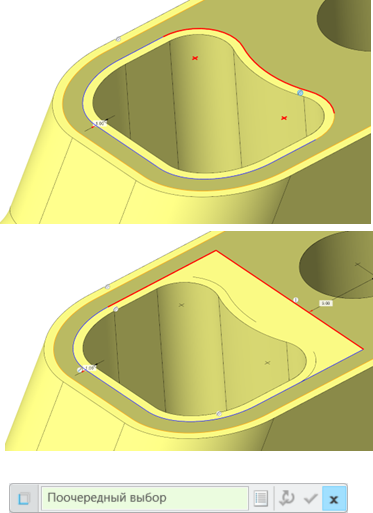

◦ При выборе цепочки для кривых предлагается полный набор методов выбора цепочек.
Преимущества
Улучшенные рабочие процессы для повышения удобства использования и производительности.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
