Creo Simulate - склеенный контактный интерфейс.
Creo Parametric 12.4.0.0

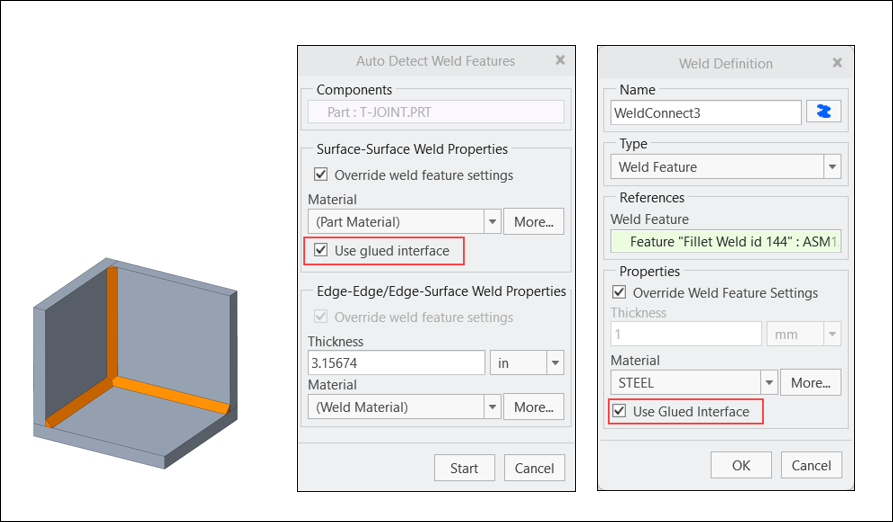

Расположение в пользовательском интерфейсе: доступ к этой команде можно получить из следующих двух расположений:
• Щелкните > > > . Откроется диалоговое окно Автоматически обнаруживать констр. элементы сварного шва (Auto Detect Weld Features). Установите флажок Использовать склеенный интерфейс (Use Glued Interface).
• Щелкните >
Сварной шов (Weld), чтобы открыть диалоговое окно Определение сварного шва (Weld Definition). Выберите Констр. элемент "Сварной шов" (Weld Feature) как тип сварного шва и выберите сварной шов из модели. Установите флажок Использовать склеенный интерфейс (Use Glued Interface).
Сварной шов (Weld), чтобы открыть диалоговое окно Определение сварного шва (Weld Definition). Выберите Констр. элемент "Сварной шов" (Weld Feature) как тип сварного шва и выберите сварной шов из модели. Установите флажок Использовать склеенный интерфейс (Use Glued Interface).
Видео
Описание

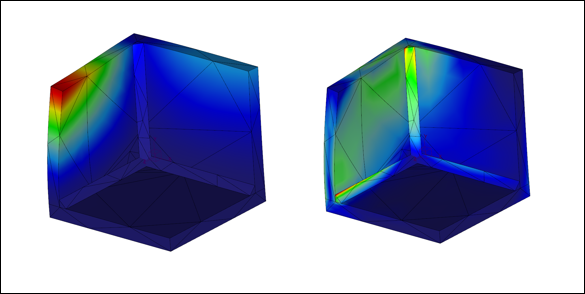

Склеенный интерфейс сварного шва - это новый тип контакта, доступный для твердотельных сварных швов. По умолчанию для твердотельных сварных швов объединяющий интерфейс создается автоматически. Когда два или более твердотельных сварных шва занимают одно и то же пространство (имеют перекрывающиеся объемы), для них иногда не получается создать сетку. Если вместо объединяющего интерфейса используется склеенный интерфейс, он успешно создает сетку и находит решение для перекрывающихся сплошных сварных швов.
Преимущества
Это улучшение предоставляет следующие преимущества:
• Простота в использовании
• Устранение сбоев при создании сетки
• Обеспечивает точные результаты
Дополнительная информация
Советы: | Нет. |
Ограничения: | У этого констр. элемента имеются следующие ограничения: • Он доступен только в структурном режиме. • Поддерживается только жесткое поведение (гибкое будет поддерживаться в будущем). • Эта возможность доступна только для линейных анализов. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
