Creo Simulation Live - крепеж и преднагружения
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните
Крепеж (Fasteners) в группе Соединения (Connections) на вкладке Динамическое моделирование (Live Simulation).
Крепеж (Fasteners) в группе Соединения (Connections) на вкладке Динамическое моделирование (Live Simulation).Видео
Описание

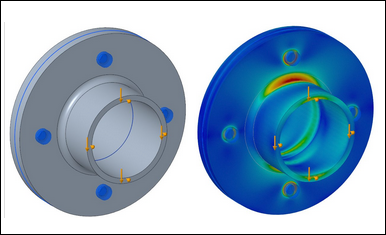

Теперь можно создавать идеализации крепежа, применять преднагружения и оценивать результаты для крепежа. Можно исследовать количественные результаты моделирования специально для крепежа. В предыдущих выпусках Creo Simulation Live пользователь не имел возможности создавать идеализации крепежа.
• Теперь Creo Simulation Live поддерживает идеализации крепежа. Это включает следующие возможности:
◦ Библиотека стандартных материалов для крепежа.
◦ Выбор внутренней поверхности отверстия для болта или оси болта.
◦ Автоматическое назначение размеров болтов, которые могут быть изменены.

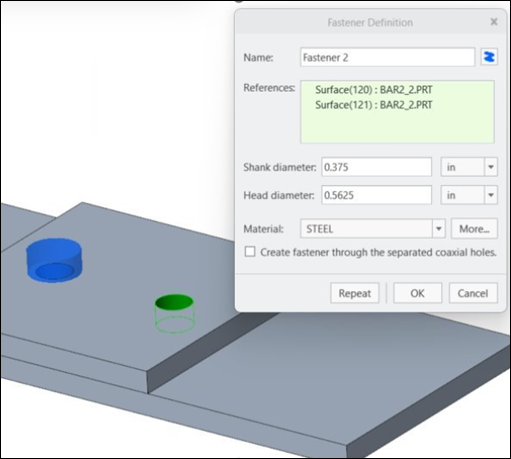

◦ Поддержка крепежа через отдельные соосные отверстия, как показано на следующем рисунке.
• Возможность определения преднагружений для идеализированного крепежа. Преднагружения могут определяться на основе нагрузки на зажим, регулировки длины захвата или крутящего момента затяжки.
• Поддержка зондов моделирования для новых типов результатов, специфичных для крепежа, включая следующие:
◦ Осевое напряжение и сила сдвига
◦ Крутящий момент
Преимущества
Это улучшение предоставляет следующие преимущества:
• Значительная экономия времени при моделировании болтовых конструкций
• Специальные зонды для моделирования болтов
• Полностью переносится в Creo Ansys Simulation
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
