Creo Simulation Live - нагрузки в подшипниках
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните >
Подшипник (Bearing) на вкладке Нагрузки (Loads).
Подшипник (Bearing) на вкладке Нагрузки (Loads).Видео
Описание

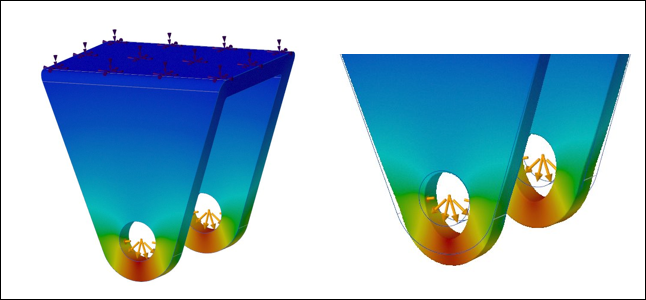

При нагрузке подшипника сила применяется как для соединения штифт-отверстие. Распределение нагрузки автоматически применяется по половине цилиндра в заданном направлении. (параболическая функция). Нагрузки в подшипниках поддерживаются только для полных цилиндров.
Нагрузки в подшипниках могут определяться по величине и направлению или только по компонентам направления.
Разрешены только компоненты радиальной нагрузки - осевые компоненты не поддерживаются. Если требуются осевые компоненты нагрузки, их можно определить как отдельную нагрузку силой.
Нагрузки в подшипнике можно применять к общим привязкам, а результаты являются аддитивными.
Преимущества
Это улучшение предоставляет следующие преимущества:
• Можно моделировать нагрузки в соединении штифт/отверстие.
• Результирующая нагрузка ближе к реальной физической ситуации, чем простая нагрузка силой.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
