Новая диагностика для перекрывающейся геометрии в развертках в ModelCheck
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: Н/Д
Видео
Описание
В этом улучшении введены новые проверки перекрывающихся тел листовой детали и нарушений конструкции.

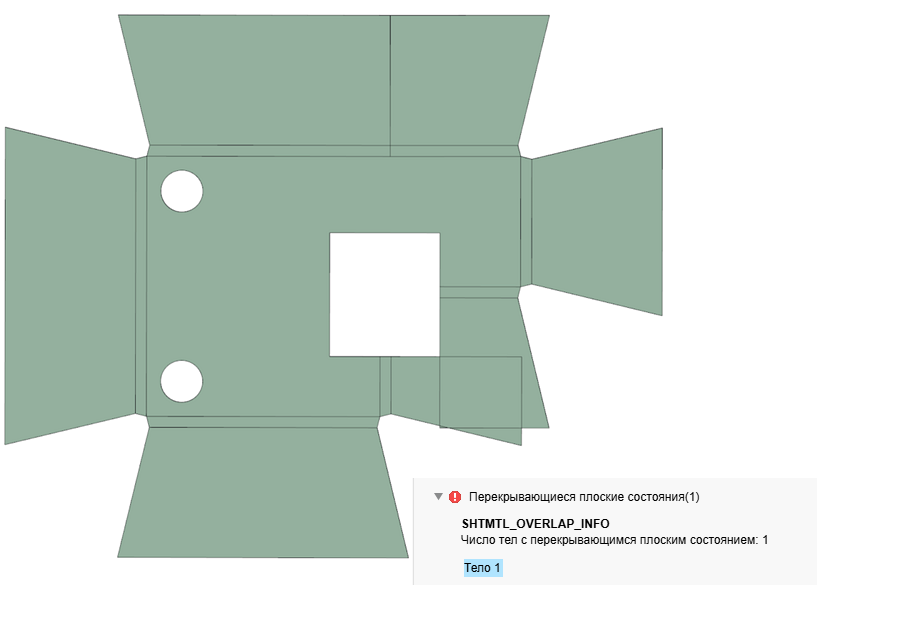

• Проверка SHTMTL_OVERLAP_INFO - проверяет, имеет ли тело из листового металла перекрывающуюся геометрию в развертке. При этом в графическом окне подсвечивается и затронутое тело.

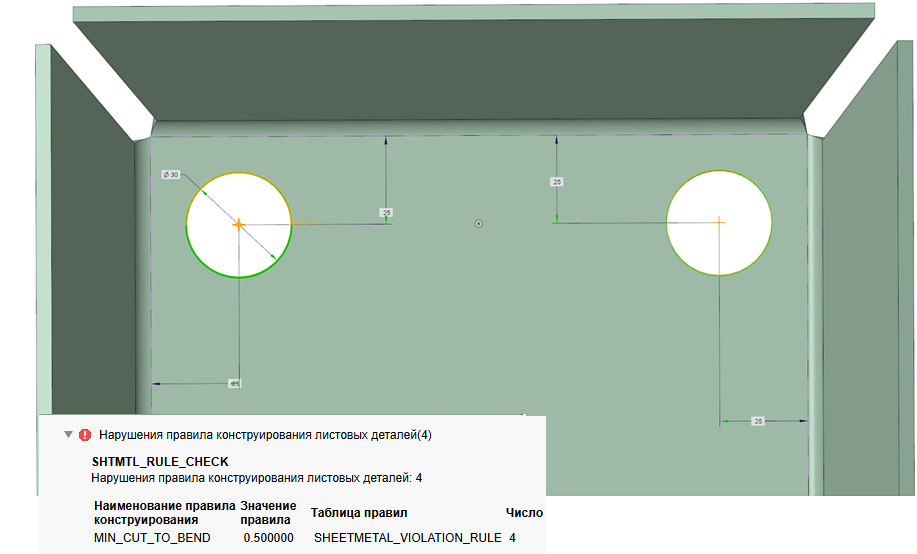

• Проверка SHTMTL_RULE_CHECK - сообщает обо всех нарушениях правил конструирования листовых деталей. В проверке имеется опция подсветки нарушения в графическом окне с правильным размером.
Преимущества
Эти проверки расширяют функциональность существующих проверок листовых деталей для поддержки многотельных констр. элементов листовых деталей.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Эти проверки применимы только в режиме детали. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет |
