Поддержка управляемого размера на плоскости вдоль оси цилиндра
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: Н/Д
Видео
Описание

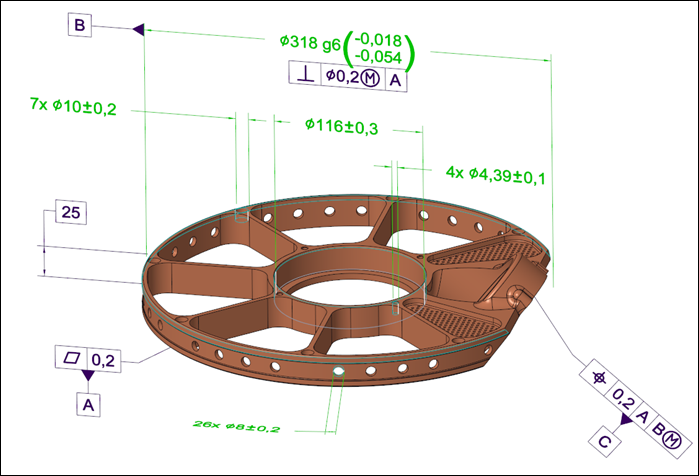

Благодаря этому улучшению управляемый (созданный) размер диаметра может быть создан или переориентирован для любой плоскости, проходящей вдоль оси цилиндра. Это избавляет от необходимости создавать плоскость вручную - вместо этого выберите плоскость привязки (например, FRONT), и размер будет создан на параллельной плоскости, пересекающей ось цилиндра.
Ранее было невозможно создать диаметральный размер на плоскости, проходящей вдоль оси цилиндра; такая ориентация была возможна только для управляющих или показанных размеров.
Преимущества
• Повышение гибкости при создании диаметральных размеров.
• Улучшение соответствия стандартам детализации.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
