Улучшенный рабочий процесс повторного использования аннотаций с помощью копирования и вставки
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: предварительное условие: выбрать аннотации
• На вкладке Модель (Model): команды
Копировать (Copy) и
Специальная вставка (Paste Special).
Копировать (Copy) и Специальная вставка (Paste Special).• Контекстное меню
Видео
Описание
Это улучшение предоставляет эффективный и простой рабочий процесс для копирования и вставки отдельных аннотаций в одной модели или в разных моделях.
К возможностям этого улучшения относятся следующие:
• Аннотации могут быть скопированы из различных констр. элементов владельца в исходной модели. Скопированные аннотации сохраняются в специальном констр. элементе аннотации в целевой модели, который можно переопределить для будущих обновлений.

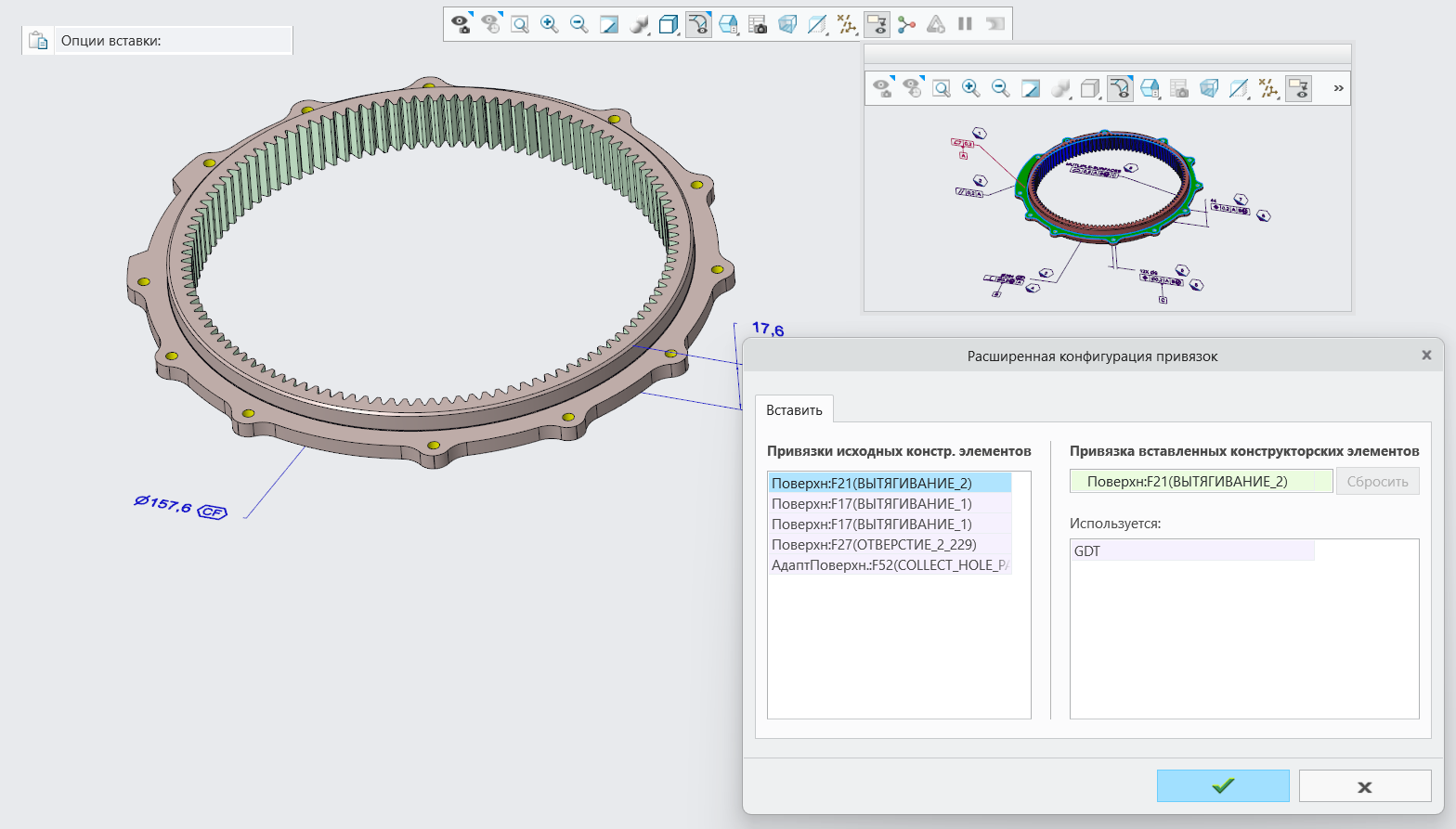

• Расширенная конфигурация привязок и прикрепленное окно, показывающее исходную модель, для эффективного сопоставления привязок во время межмодельных операций
• Зависимостями аннотаций можно управлять (зависимыми или независимыми) с помощью опции config.pro: copy_individual_annotations dependent* independent.

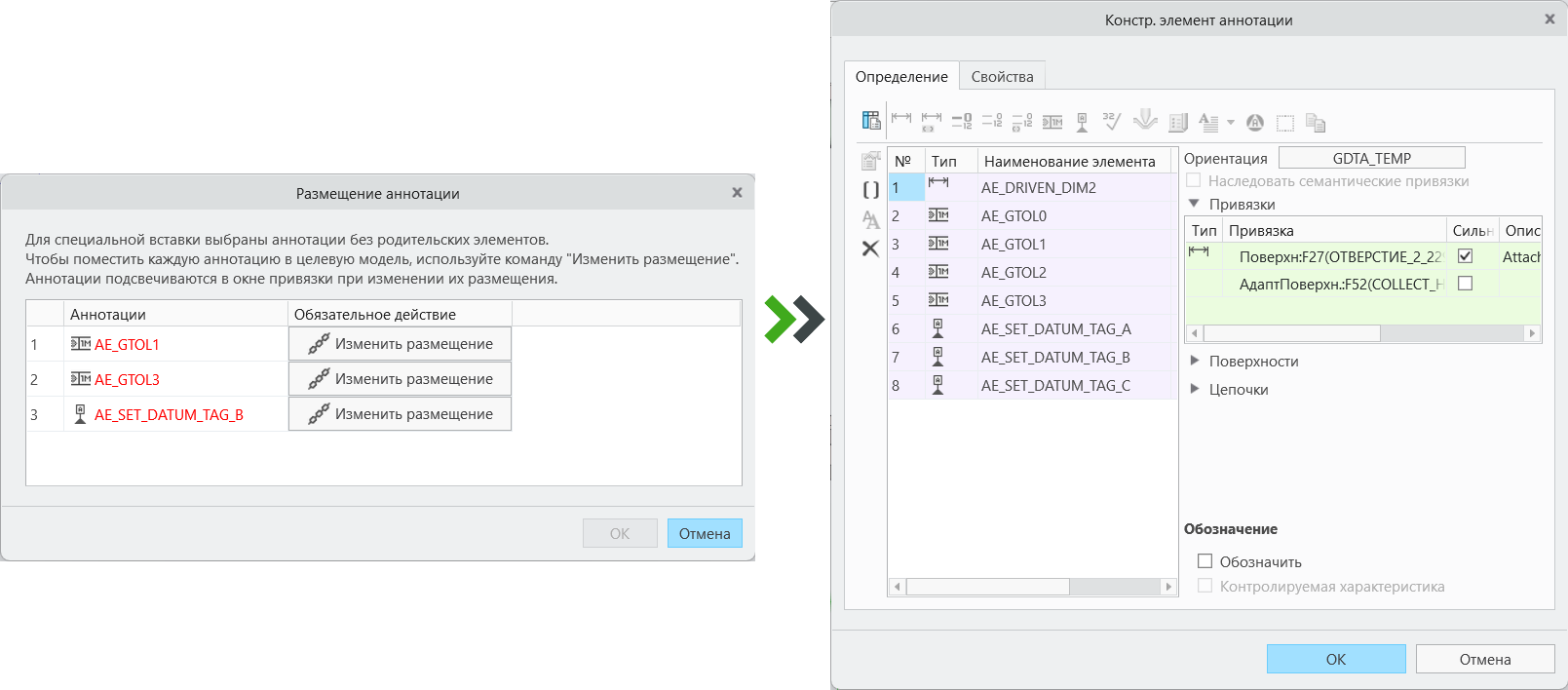

Это применяется только к состоянию зависимости по умолчанию при вставке аннотаций. Затем можно изменить состояние зависимости для каждой аннотации отдельно, используя контекстное меню или специальный пользовательский интерфейс констр. элемента аннотации, содержащего скопированные аннотации.
• Зависимые аннотации включают два параметра, PTC_COPY_AE_ORIGIN и PTC_COPY_AE_ORIGIN_TYPE, указывающие их источник.
• При работе со стеками аннотаций можно копировать полный стек или его часть, используя опцию config.pro: full_stack_copy_on_indv_ann_sel yes no*.
Преимущества
Эффективное повторное использование аннотаций без необходимости их повторного создания.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | • Копирование и вставка аннотаций между разными моделями поддерживается для автономных аннотаций и аннотаций, принадлежащих констр. элементу аннотации, но не поддерживается для отображаемых или управляющих аннотаций. • Копирование и вставка аннотаций в пределах одной модели поддерживается для аннотаций, принадлежащих констр. элементу аннотации, но не поддерживается для автономных, отображаемых или управляющих размеров. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | • copy_individual_annotations dependent* independent • full_stack_copy_on_indv_ann_sel yes no* |
