Улучшенное управление аннотациями
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе:

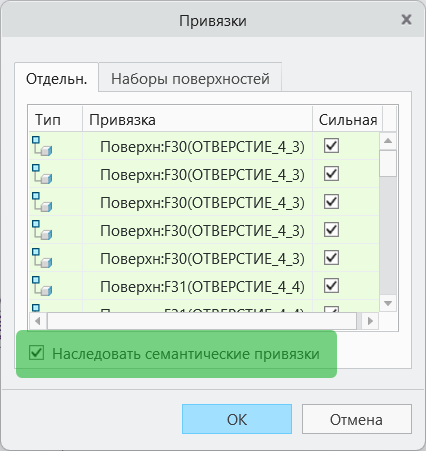

• Новый флажок Наследовать семантические привязки (Inherit Semantic References) доступен в пользовательском интерфейсе семантической привязки автономных аннотаций и пользовательском интерфейсе констр. элемента аннотации.
• Контекстное меню дочерних аннотаций
Видео
Описание

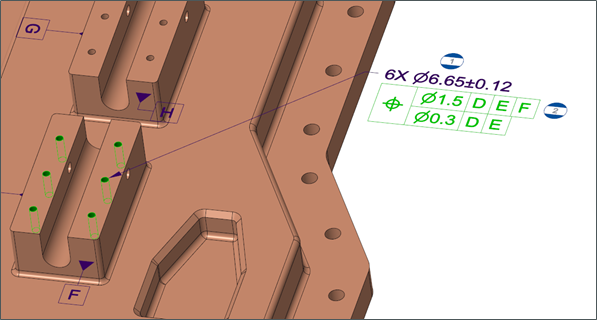

Благодаря этому улучшению дочерние аннотации могут автоматически наследовать семантические привязки из родительской аннотации, когда они размещаются друг над другом или относительно других аннотаций.
К основным возможностям этого улучшения относятся следующие:
• Управление наследованием семантических привязок выполняется с помощью пользовательского интерфейса привязок или контекстного меню при применении к дочерним аннотациям.
• Будущие обновления родительских привязок будут отражаться в связанных дочерних аннотациях.
• Дополнительные семантические привязки можно добавлять в дочерние аннотации без прерывания наследования.
• Удаление любых наследуемых привязок сохранит оставшиеся привязки, но удалит связь наследования.
Ранее при выборе привязок для дочерних аннотаций вручную требовалось много времени, особенно при укладке аннотаций друг над другом или связывании символов с другими аннотациями.
Наследование семантической привязки поддерживается для следующих объектов:
• Расположенные друг над другом аннотации
• Символы или символы шероховатости поверхности, размещенные как связанные или смещенные относительно других аннотаций.
• Автономный тип аннотации и тип аннотации констр. элемента аннотации.
Преимущества
Уменьшение времени, затрачиваемого на сбор семантических привязок, и повышение производительности.
Дополнительная информация
Советы: | • В инструмент поиска был добавлен новый атрибут запроса для идентификации дочерних аннотаций с наследованием разорванных привязок. • Наследование семантических привязок доступно только для дочерних и недоступно для родительских аннотаций. • Наследованные модели с существующими дочерними аннотациями можно обновить, чтобы наследовать семантические привязки от родительских аннотаций, используя команду пользователя inherit_semantic_references. |
Ограничения: | |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
