Поддержка распространения целевых опорных элементов с помощью средств совместного использования данных
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: Н/Д
Описание

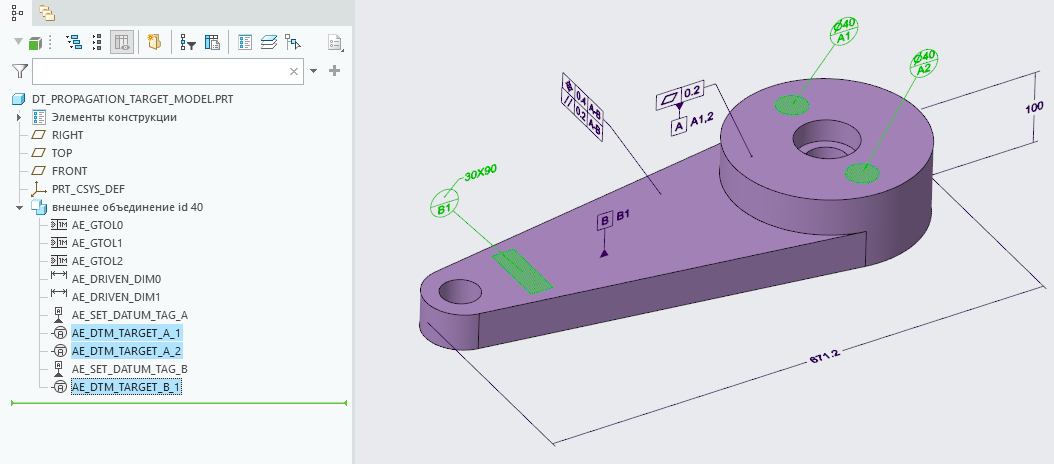

Теперь аннотации целевых опорных элементов могут распространяться с помощью констр. элементов совместного использования данных, таких как объединение и копия геометрии.
Ранее распространение аннотаций целевых опорных элементов с помощью констр. элементов совместного использования данных было недоступно и требовалось пересоздавать их в целевой модели.
Преимущества
Можно легко открыть общий доступ к семантическим данным конструирования на основе модели с помощью констр. элементов совместного использования данных, сохраняя исходный конструкторский замысел.
Дополнительная информация
Советы: | Нет. |
Ограничения: | • В настоящее время распространение аннотаций поддерживается только для аннотаций, принадлежащих констр. элементам аннотаций. Чтобы можно было распространять целевые опорные элементы, они должны быть созданы как элементы аннотации целевого опорного элемента. • В существующие модели с констр. элементами совместного использования данных уже могут быть включены созданные вручную целевые опорные элементы. Чтобы включить новую функциональность и распространить эти целевые опорные элементы, выполните следующие действия. ◦ Примените к модели пользовательскую команду allow_dtae_propagation. ◦ Регенерируйте существующий констр. элемент совместного использования данных. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
