Улучшение GD&T Advisor: поддержка дополнительных методов сбора семантических привязок
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: Н/Д
Видео
Описание
Ранее в GD&T Advisor не поддерживались адаптивные или отдельные поверхности в коллекторе Наборы поверхностей (Surface sets).
Теперь при работе с GD&T Advisor можно использовать адаптивные поверхности Creo и собирать их как семантические привязки для аннотаций.
Были реализованы следующие улучшения:

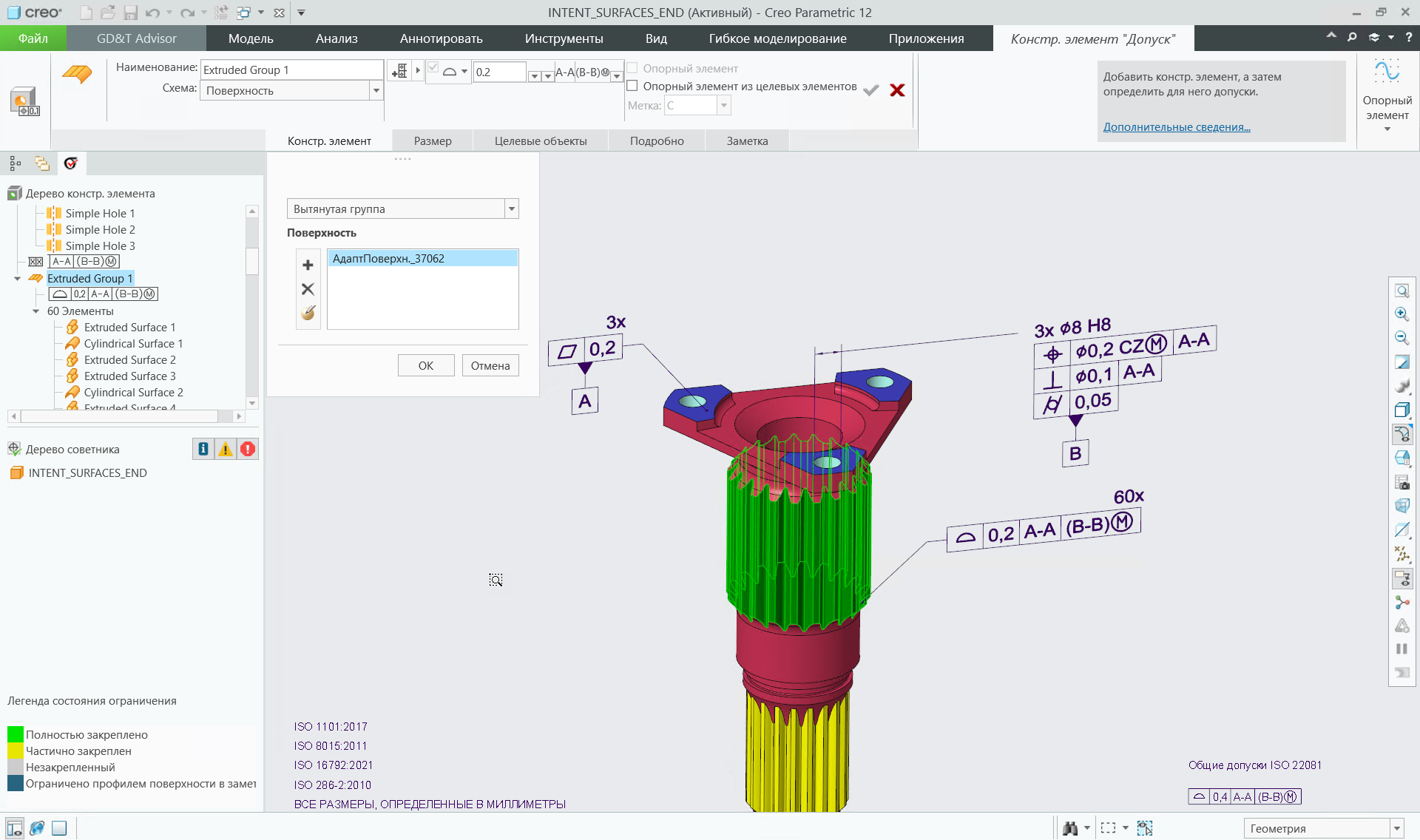

• Можно использовать опцию Выбрать из списка (Pick from list) для сбора адаптивных поверхностей при определении новых функциональных конструкторских элементов в GD&T Advisor или при проверке содержащих адаптивные поверхности аннотаций Creo, добавленных в коллекторы Отдельные (Individual) или Наборы поверхностей (Surface sets).
• Теперь GD&T Advisor поддерживает и проверяет отдельные привязки, добавленные в коллектор Наборы поверхностей (Surface sets) для аннотаций.
Преимущества
Это расширение улучшает процесс, позволяя адаптивным поверхностям Creo быстро собирать несколько поверхностей, ассоциативно представляющих конструкторские намерения, которые будут обновляться при изменении модели. Это экономит много времени и усилий пользователей по сравнению с ручным сбором поверхностей без ассоциативного использования.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | GD&T Advisor не поддерживает пока в этой версии следующие методы сбора для создания или проверки аннотаций GD&T: • Конструкторские элементы опорных привязок типа "Адаптивные поверхности" (Intent Surfaces), используемые аннотацией Creo. • Поверхности, собранные с помощью методов сбора на основе правил, например "Исходная и ограничивающая поверхности" (Seed and Boundary Surfaces), "Поверхности контура" (Loop Surfaces) и т. д. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
