Улучшение GD&T Advisor: разъединенные регионы поверхности отражаются в выносках функциональных элементов
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: Н/Д
Видео
Описание

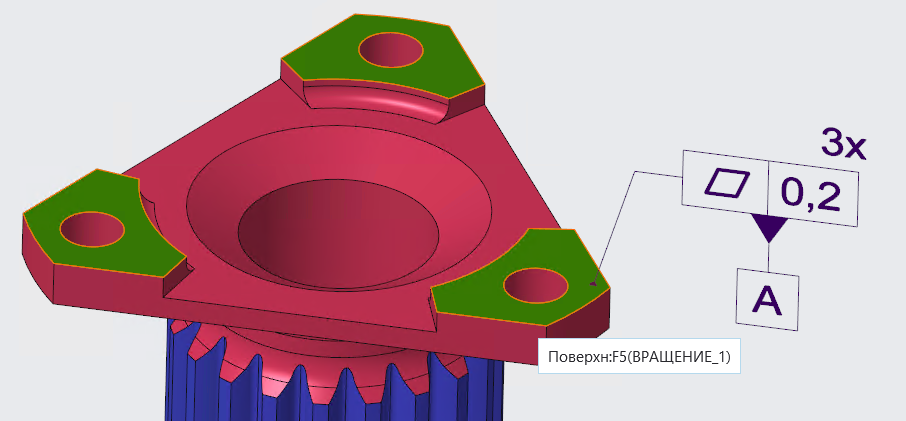

GD&T Advisor автоматически обнаруживает случаи, когда одна поверхность представляет несколько разъединенных регионов поверхности. О числе регионов поверхности сообщается в функциональных конструкторских элементах, созданных для этой поверхности.
Согласно стандартам детализации, аннотации GD&T показывают истинное число поверхностей, соответствующих определенному конструкторскому элементу. Это также применимо к разъединенным регионам поверхности, представленным в Creo как единая поверхность.
Преимущества
Благодаря этому улучшению пользователям больше не требуется вручную указывать число повторяющихся конструкторских элементов (разъединенные регионы поверхности), если они принадлежат одной поверхности.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
