Улучшения отвердения пластов
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: в композитной среде щелкните
Отвердить пласты (Solidify Plies).
Отвердить пласты (Solidify Plies).
Видео
Описание
Характеристики отвердевания и внутреннего контура формы (IML)
В композитной среде отвердение и IML теперь значительно улучшены, что обеспечивает повышенную надежность, улучшенные характеристики и более высокое качество.

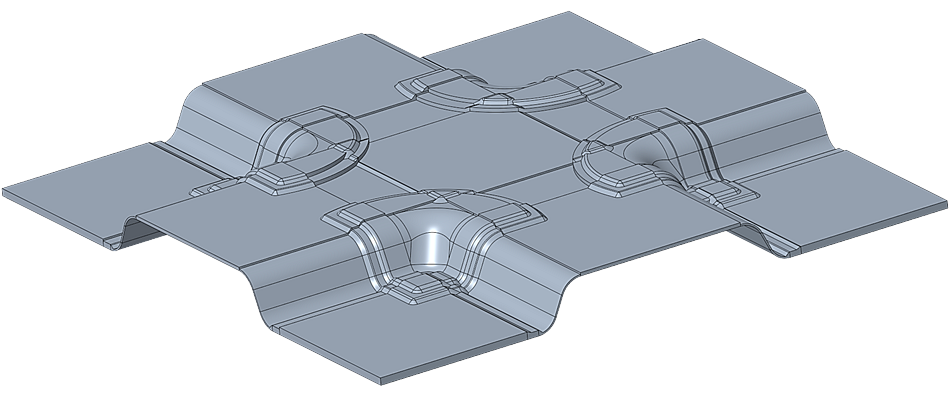

Отвердевание сложных композитных раскладок теперь выполняется с большей производительностью. Геометрия пластов над сердцевинами и под ними, а также процесс создания геометрии сужения сердцевины значительно улучшены.
Отвердевание с геометрией спада и обработкой малых радиусов

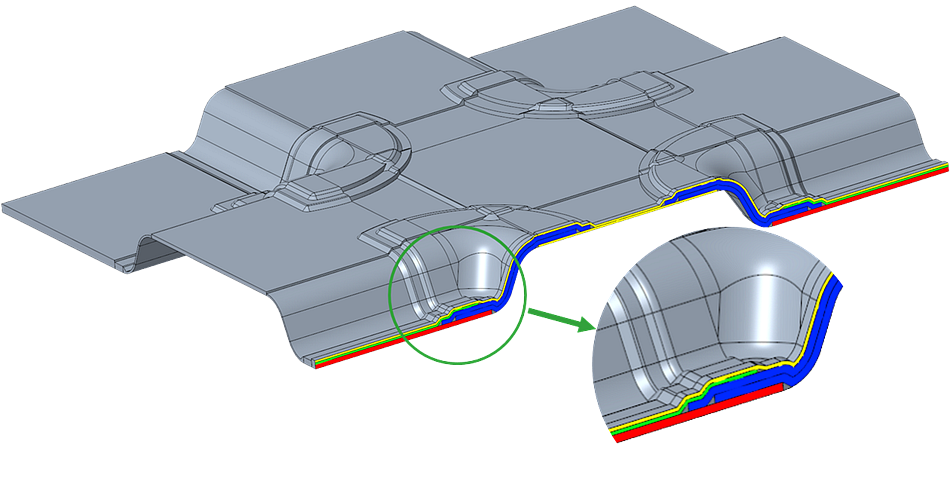

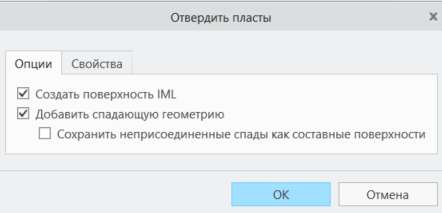

При использовании отвердевания композитного материала и IML теперь можно включать геометрию спада пласта, что делает результирующее твердое тело более точным представлением конструкции слоистого материала.

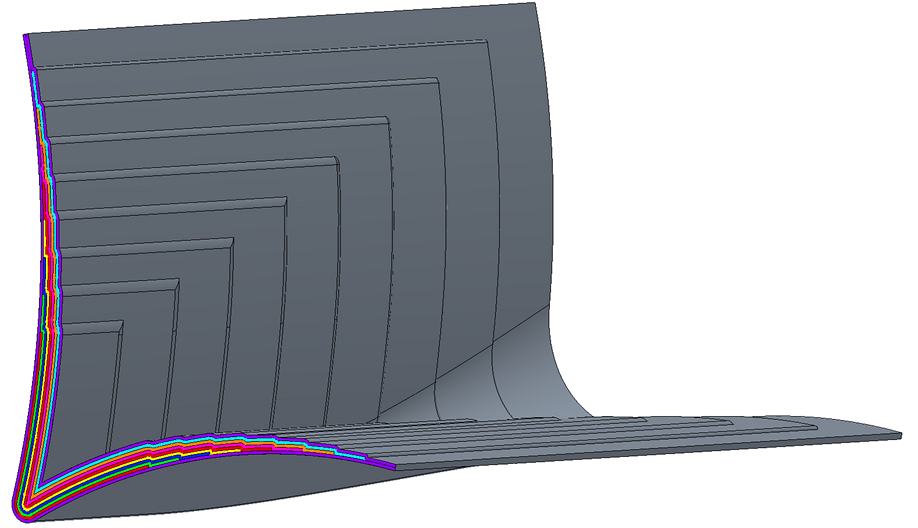

Кроме того, процесс отвердевания улучшен для обработки локальных радиусов в поверхности раскладки, которые меньше толщины локального наложения пласта. Эти малые радиусы свертываются в острые углы. Это улучшение работает как для постоянных, так и для переменных радиусов, в результате чего некоторые острые углы автоматически переходят в правильное локальное смещение толщины.
Преимущества
Эти улучшения повышают производительность и улучшают взаимодействие с пользователем за счет следующих средств:
• Предоставление более надежного, высококачественного и производительного констр. элемента отвердевания.
• Обеспечение более точного представления многослойной конструкции для использования в дочерних элементах.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
