Улучшения моделирования создания складок
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: в композитной среде щелкните
Моделирование создания складок (Draping Simulation).
Моделирование создания складок (Draping Simulation).Описание
Динамические параметры создания складок
Теперь параметры создания складок автоматически обновляются при внесении изменений в драпируемые пласты и сердцевины.
• При изменении размера драпируемого пласта или сердцевины расположение для параметра Исходная точка (Seed point) и значение параметра Длина шага (Step length) автоматически пересчитываются.
• При изменении материала драпируемого пласта или правке углов составляющих волокон материала значение Угловое смещение создания складок (Draping angle offset) автоматически пересчитывается.

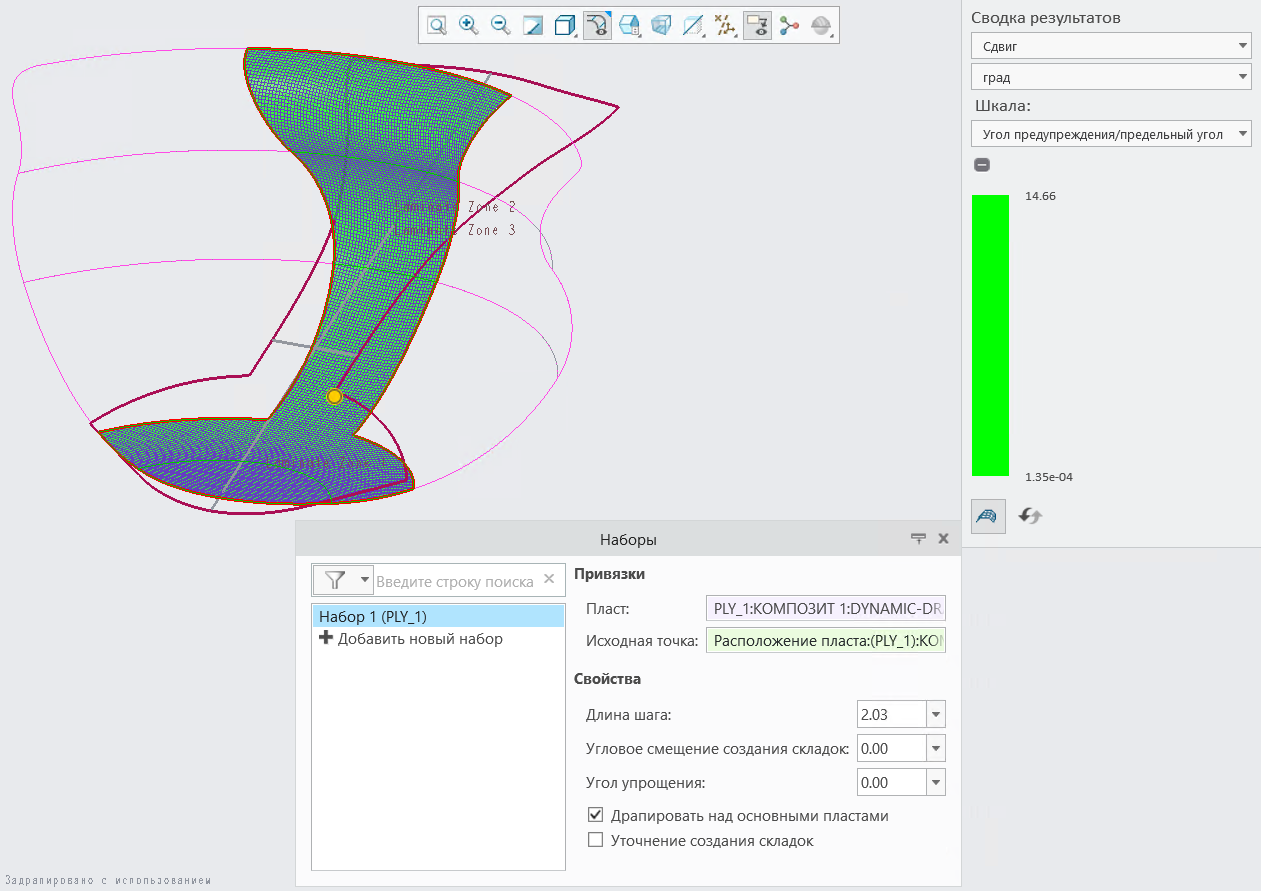

На следующем изображении показаны значения параметров создания складок до обновления размера и материала пласта.

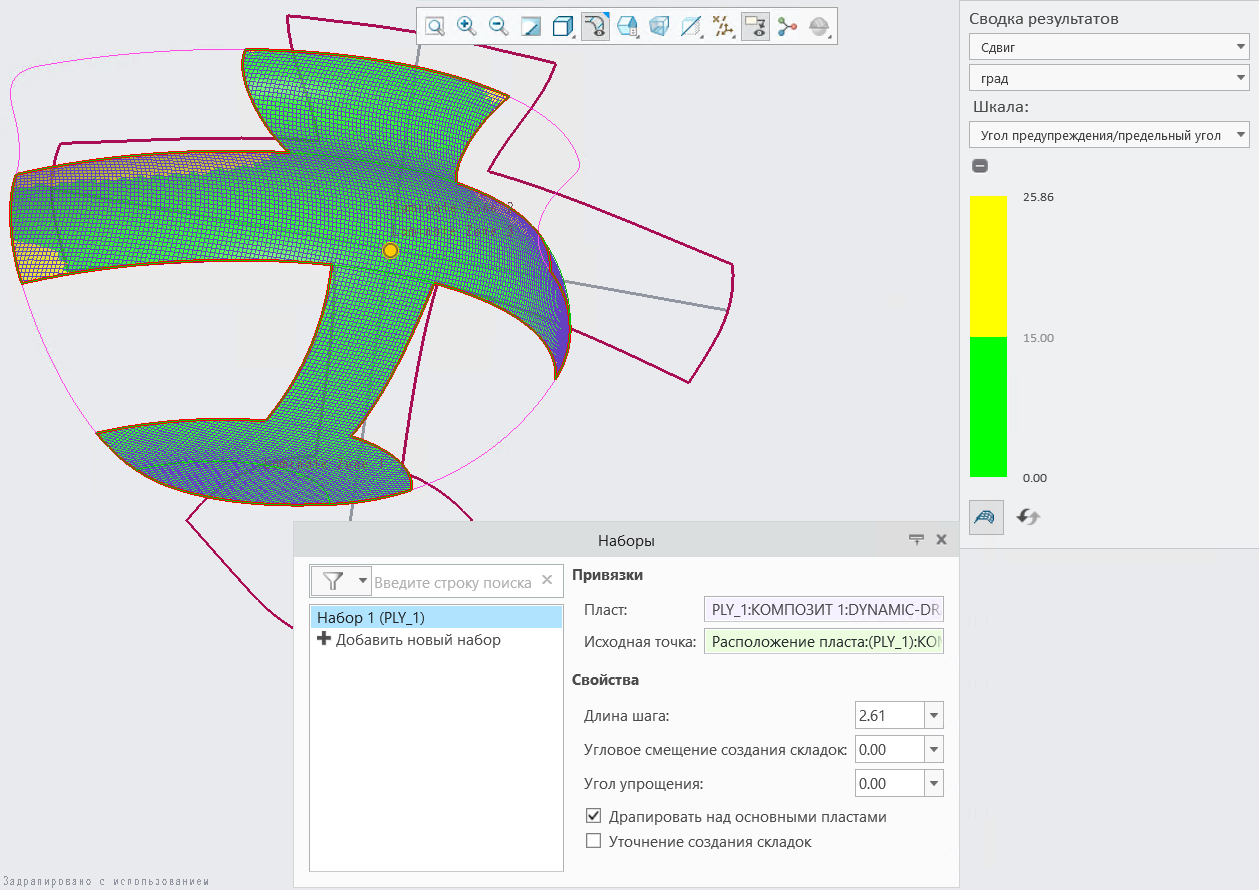

На следующем изображении показаны пересчитанные значения параметров создания складок после обновления размера и материала пласта.
Если вручную задать расположение исходной точки или использовать пользовательские значения для длины шага и смещения угла создания складок, значения будут оставаться неизменными до тех пор, пока они не будут сброшены до значений по умолчанию.

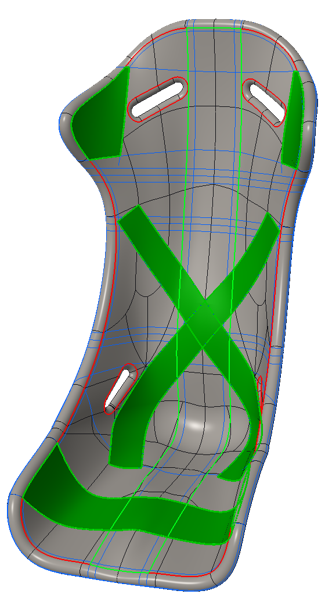

Моделирование создания складок: интеллектуальная регенерация
Процесс регенерации для конструкторского элемента моделирования создания складок теперь оптимизирован для более эффективного использования опции Драпировать над основными пластами (Drape over underlying plies).
Если какой-либо пласт изменился, пласты, задрапированные при выбранной опции Драпировать над основными пластами (Drape over underlying plies), регенерируются в конструкторском элементе моделирования создания складок, только если эти пласты геометрически находятся над измененным пластом и перекрывают его.
Интеллектуальная регенерация обеспечивает при моделировании создания складок регенерацию только необходимых пластов, предотвращая ненужные регенерации. Это повышает эффективность и улучшает характеристики процесса регенерации.

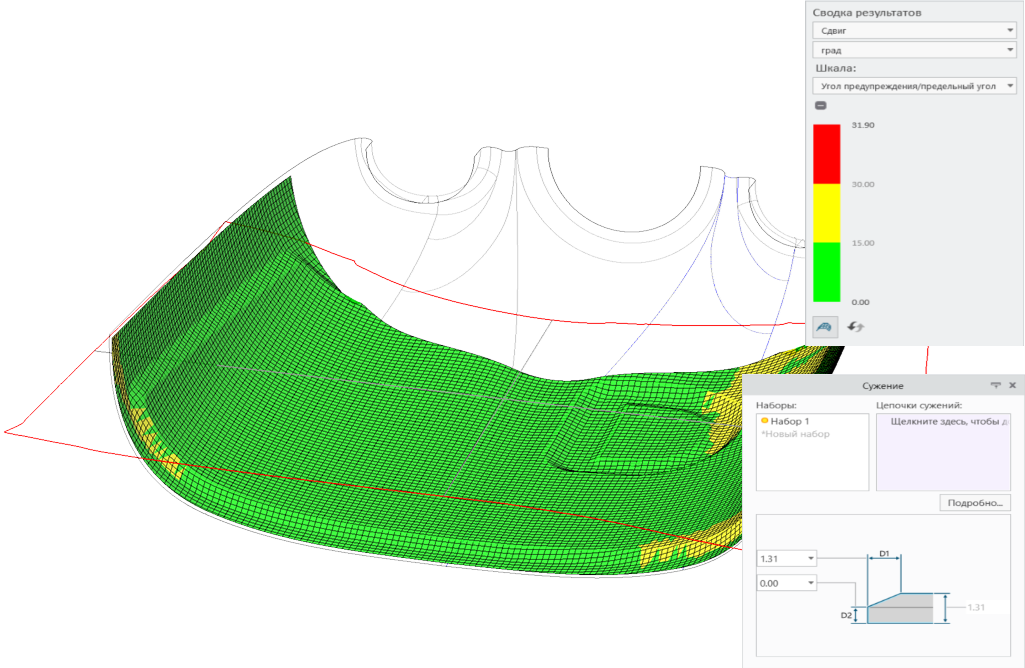

Моделирование создания складок с точным сужением сердцевины
Теперь функция моделирования создания складок расширена для понимания определений сужения в конструкторских элементах базового пласта с включением нескольких наборов сужения на границе сердцевины. Это улучшение приводит к более точным результатам моделирования создания складок, результатам сдвига и двумерных разверток для создания складок в пластах поверх сердцевин с одним или несколькими сужениями.
Преимущества
Эти улучшения повышают производительность и улучшают взаимодействие с пользователем за счет следующих средств:
• Автоматический пересчет и обновление нового расположения исходной точки, новой длины шага и нового углового смещения создания складок.
• Уменьшение числа регенераций в констр. элементе моделирования создания складок.
• Улучшение результатов моделирования создания складок для слоев, создающих складки поверх сердцевин с одним или несколькими сужениями.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
