Creo Parametric 12.4.0.0

Расположение в пользовательском интерфейсе: Линии потока (Stream Lines) > Динамические линии потока (Dynamic Stream Lines).

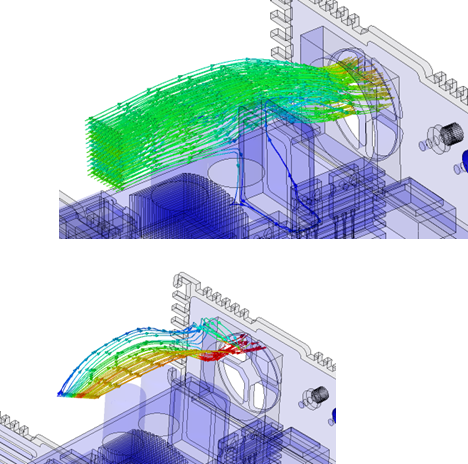

Теперь можно использовать новую команду Динамические линии потока (Dynamic Stream Lines) для создания линий тока в Creo Flow Analysis.

Это улучшение предоставляет дополнительные элементы управления для линий потоков, включая точку, линию, окружность, прямоугольник, сферу и параллелепипед. Каждый из этих элементов управления снабжен новым 3D-перетаскивателем виджета, позволяющим перемещать его в нужное расположение. Структура линий потока отображается в дереве.

С помощью этого улучшения можно включить дополнительные элементы управления для линий потока, улучшающие видимость и анализ потока.

Перетаскиватель облегчает определение свойств линий потока.
