Улучшение экспорта решетки: отсечение упрощенных балок на границе
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя:
• в режиме детали.
a. Щелкните >
Сохранить как (Save As) > Сохранить копию (Save a Copy). Откроется диалоговое окно Сохранить копию (Save a Copy).
Сохранить как (Save As) > Сохранить копию (Save a Copy). Откроется диалоговое окно Сохранить копию (Save a Copy).b. В поле Тип (Type) выберите Стереолитография (*.stl) (Stereolithography (*.stl)) или 3MF (*.3mf).

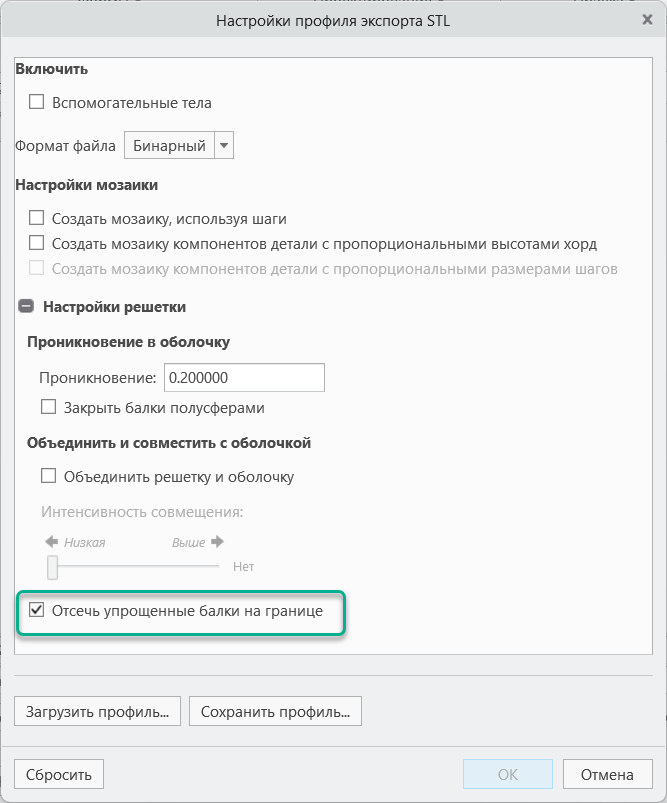

c. Щелкните Опции (Options). Откроется диалоговое окно Настройки профиля экспорта STL (STL Export Profile Settings) или Настройки профиля экспорта 3MF (3MF Export Profile Settings).
d. Щелкните значок
, чтобы развернуть раздел Настройки решетки (Lattice Settings).
, чтобы развернуть раздел Настройки решетки (Lattice Settings).
• Сборка лотка
a. Щелкните >
Печать (Print) >
Подготовить для 3D-печати (Prepare for 3D Printing). Откроется вкладка Лоток (Tray).
Печать (Print) > Подготовить для 3D-печати (Prepare for 3D Printing). Откроется вкладка Лоток (Tray).b. Щелкните >

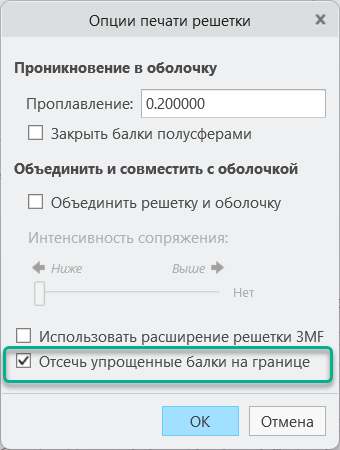

Опции печати решетки (Lattice Printing Options). Откроется диалоговое окно Опции печати решетки (Lattice Printing Options).
Опции печати решетки (Lattice Printing Options). Откроется диалоговое окно Опции печати решетки (Lattice Printing Options).
Описание
Добавлена новая опция экспорта для отсечения упрощенных балок на внешней границе решетки.
• В режиме детали эта опция применима при использовании действия Сохранить как (Save As) для экспорта в виде файла STL или 3MF.
Сохранить как (Save As) для экспорта в виде файла STL или 3MF.• Для сборки в лотке эта опция применима при экспорте и разделении на слои.
В случае решеток из балок с упрощенным представлением балки отсекаются по умолчанию на открытых и замкнутых границах решеток во время экспорта. Это увеличивает время расчета.
Если отсечение балок не требуется, снимите флажок Отсечь упрощенные балки на границе (Trim simplified beams at the boundary), чтобы сократить время расчета.
Решетка не отсекается: | Решетка отсекается по внешней границе: |
 |  |
Преимущества
• Дополнительная гибкость при подготовке моделей с 3D-решеткой с использованием упрощенного представления
• Простой рабочий процесс экспорта
• Поддерживается в знакомом интерфейсе пользователя решетки
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
