Соединение решетки: поддержка триангуляции Делоне
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе:
• Для триангуляции Делоне в решетках щелкните > >
Решетка (Lattice) > >
> .
Решетка (Lattice) > > > .• Для соединения решетки щелкните > >
Соединение решеток (Lattice Connect).
Соединение решеток (Lattice Connect).Видео
Описание

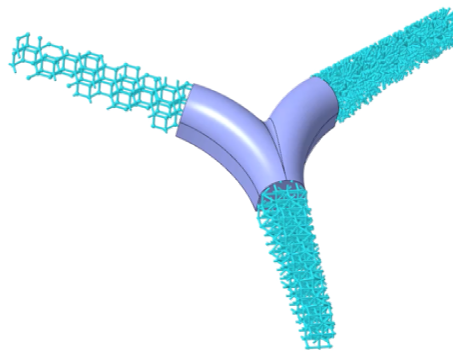

Конструкторский элемент соединения решетки теперь поддерживает триангуляцию Делоне.
• "Соединение решетки" (Lattice Connect) - это мощный инструмент для соединения и комбинирования нескольких решеток в одну согласованную структуру решетки.
• В этом выпуске мы продолжаем расширять поддержку дополнительных типов решетки в качестве входных данных для констр. элемента соединения решетки.

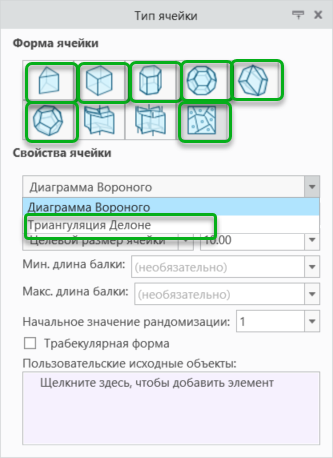

Стохастическая решетка с триангуляцией Делоне может быть связана со следующими типами:
◦ Регулярная решетка с типами ячеек "Треугольная" (Triangular), "Квадратная" (Square), "Шестиугольная" (Hexagonal), "Восьмиугольная" (Octagonal), "Ромбический додекаэдр" (Rhombic Dodecahedron) и "Удлиненный додекаэдр" (Elongated Dodecahedron).
◦ Другая стохастическая решетка с триангуляцией Делоне или диаграммы Вороного с внутренним объемом.
• Математически триангуляция Делоне является двойником диаграммы Вороного, и обе предоставляют средства для создания различных топологий решеток (легких и прочных).
Кроме того, алгоритм был улучшен для решения соединения при использовании пустых пространств между решетками (большие промежутки).
Преимущества
• Расширенная функциональность для структурных сценариев использования
• Больше гибкости при создании сложных решеток.
• Согласование с рабочими процессами Creo.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
