Решетка: переменная плотность на основе моделирования в пользовательской решетке
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: щелкните >
Решетка (Lattice) > >
Пользовательская (Custom).
Решетка (Lattice) > > Пользовательская (Custom).Видео
Описание
Теперь можно создавать пользовательские решетки на основе балок, в которых плотность изменяется в зависимости от результатов моделирования. Решетка будет более плотной в областях большего напряжения и менее плотной в областях меньшего напряжения, причем плотность между ними изменяется постепенно.
Плотность задается размером поперечного сечения балок. Для более толстых балок (с большим размером сечения) плотность будет больше. При увеличении толщины балок шары на балках также увеличиваются.
Ранее пользователям решетки опция изменения плотности на основе моделирования была недоступна.
Эта новая возможность поддерживает следующий процесс:
• Выполните моделирование детали без решетки:
• Сохраните результаты моделирования в файле:

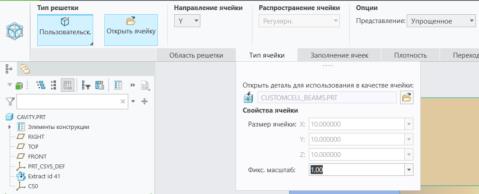

• Используйте пользовательскую ячейку для создания решетки:

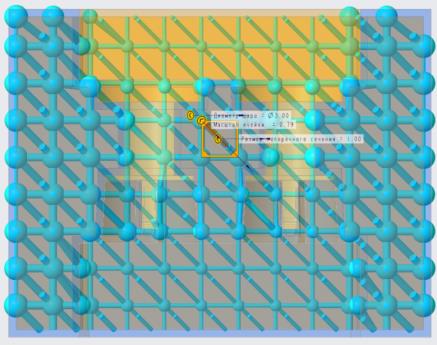

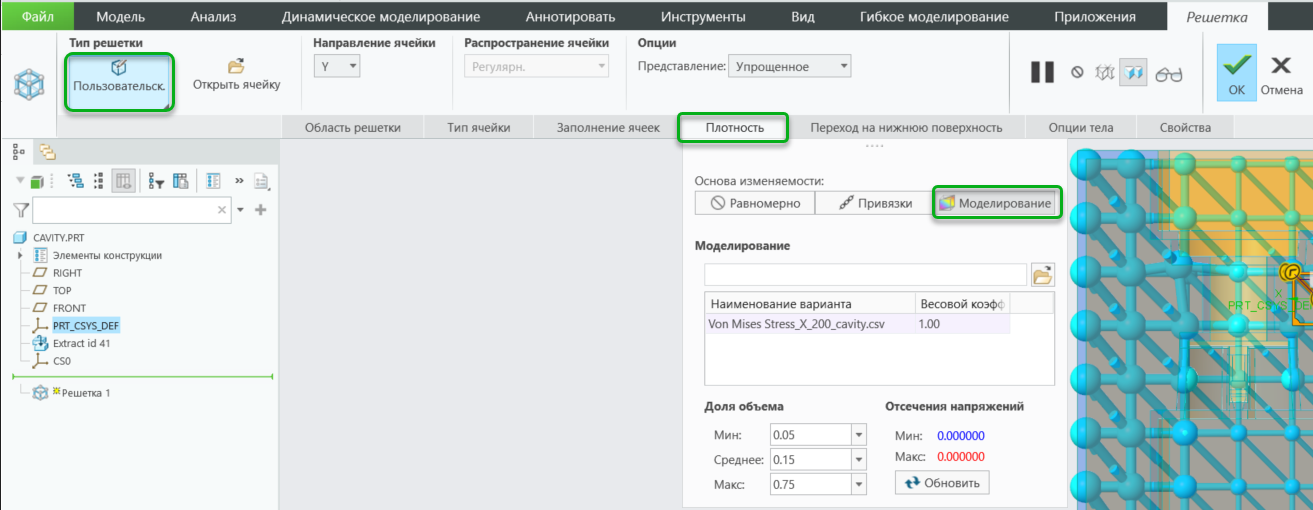

Затем используйте результаты моделирования, чтобы создать переменную плотность. Решетка будет более плотной в областях большего напряжения и менее плотной в областях меньшего напряжения:
Преимущества
• Поддержка дополнительного варианта использования
• Большая гибкость при определении решеток.
• Тот же рабочий процесс и тот же пользовательский интерфейс решетки
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
