Создание стеков информации для точечных сварных швов
Создание стека для каждого экземпляра точечной сварки рассчитывается от точки сварного шва вдоль вектора, перпендикулярного поверхности, на которой лежит точечная сварка, и по листам, которые соединяются экземпляром точечной сварки.

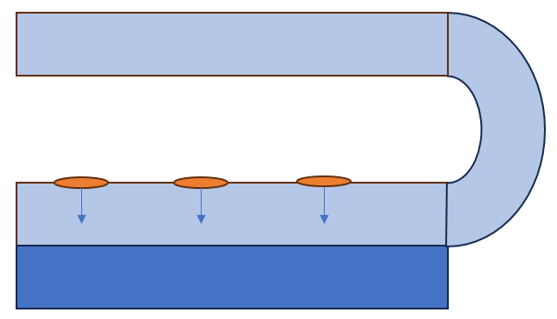

Например, конструкторский элемент "Соединенные элементы" содержит два компонента. Три экземпляра точечной сварки соединяют два компонента:
•
- компонент 1
- компонент 1•
- компонент 2
- компонент 2•
- констр. элемент "Соединенные элементы" = Компонент 1 + Компонент 2
- констр. элемент "Соединенные элементы" = Компонент 1 + Компонент 2•
- экземпляр точечной сварки
- экземпляр точечной сварки•
- вектор экземпляра точечной сварки
- вектор экземпляра точечной сваркиСоздание стека для каждого экземпляра точечной сварки рассчитывается только для листов, расположенных в направлении стрелки.
В Creo можно просмотреть информацию о создании стека под каждым экземпляром точечной сварки в графическом окне. Эта информация также включается в файл xMCF, который можно экспортировать и импортировать для создания данных о соединениях и крепежах. Она используется для проверки соответствия стека производственным возможностям.
Информация о создании стека в графическом окне
При наведении указателя на экземпляр точечной сварки появляется всплывающая подсказка со следующей информацией:
• Метка экземпляра точечной сварки
• Метка родительского констр. элемента точечной сварки
• Диаметр
• Стек соединенных элементов, число компонентов, содержащихся в констр. элементе соединенных элементов.
• Фактический стек, число листов, соединяемых экземпляром точечной сварки.
• Идентификатор соединения, идентификатор последовательности сварного шва, порядок производства сварного шва
• Материал
Например:
Конструкторский элемент "Соединенные элементы" содержит три компонента. Значение стека соединенных элементов равно 3 для всех трех экземпляров точечной сварки.
 |  • Фактический стек: 3 Экземпляр точечной сварки начинается на верхнем листе и соединяет три листа • Идентификатор соединения: 1 Этот экземпляр сварного шва будет изготовлен первым |
 |  • Фактический стек: 2 Экземпляр точечной сварки начинается на среднем листе и соединяет два листа • Идентификатор соединения: 2 Этот экземпляр сварного шва будет изготовлен вторым |
 |  • Фактический стек: 1 Экземпляр точечной сварки начинается с нижнего листа и соединяет один лист • Идентификатор соединения: 3 Этот экземпляр сварного шва будет изготовлен третьим |

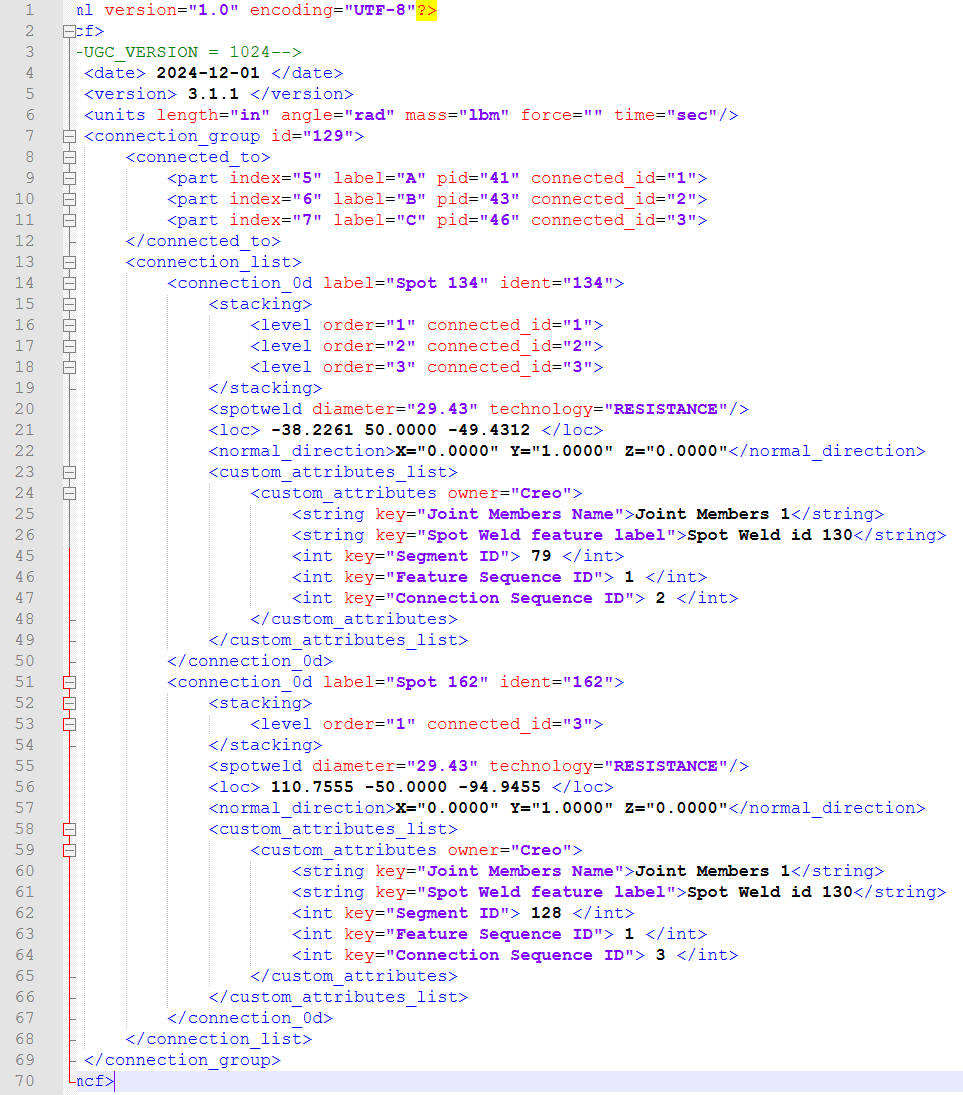

Накапливаемая информация в файле xMCF
Накапливаемая информация для каждого экземпляра сварного шва включается в файл xMCF при экспорте информации о точечной сварке.
Расчет создания стека
Создание стека рассчитывается по следующим правилам:
• Создание стека рассчитывается только для компонентов внутри ссылочного конструкторского элемента "Соединенные элементы".
• Если нет конструкторского элемента "Соединенные элементы", привязанного к точечной сварке, то расчет создания стека включает только компоненты на том же уровне сборки, что и конструкторский элемент точечной сварки.
• Создание стека рассчитывается только для выбранного конструкторского элемента точечной сварки.
• При расчете создания стека учитываются только листы, расположенные в направлении вектора точечной сварки.
