ПИД-регулятор. Упражнение 3. Подготовка сетки
1. В дереве анализа потоков выберите Домены (Domains).
2. На панели "Свойства" (Properties) на вкладке Сетка (Mesh) для параметра Создание сетки (Mesh Generation) введите следующие значения.
◦ Максимальный размер ячейки (Maximum Cell Size) - 0.02
◦ Минимальный размер ячейки (Minimum Cell Size) - 0.0002
◦ Размер ячейки на поверхностях (Cell Size on Surfaces): 0.01
Эти значения будут сохранены как настройки по умолчанию. Если потребуется, их можно изменить.
3. Щелкните
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.4. В разделе Области (Domains) выберите PIPE_Body_1. На панели "Вид" (View) щелкните
Отобразить (Show), чтобы отобразить выбранные домены.

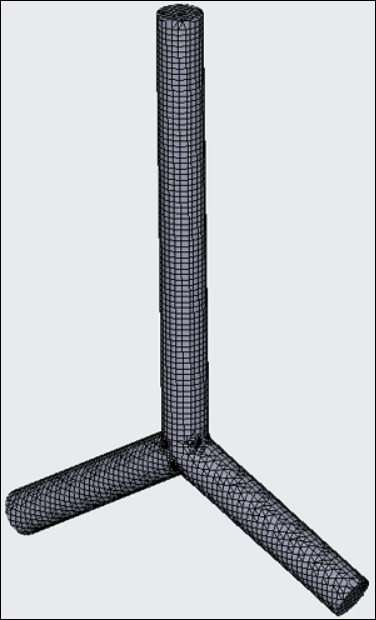

Отобразить (Show), чтобы отобразить выбранные домены.5. На панели свойств на вкладке Вид (View) задайте для опций Сетка (Grid) и Контур (Outline) значение Да (Yes). Сетка будет выглядеть, как показано на рисунке.
Сетка для ПИД-регулятора
