ПИД-регулятор. Упражнение 6. Выполнение моделирования

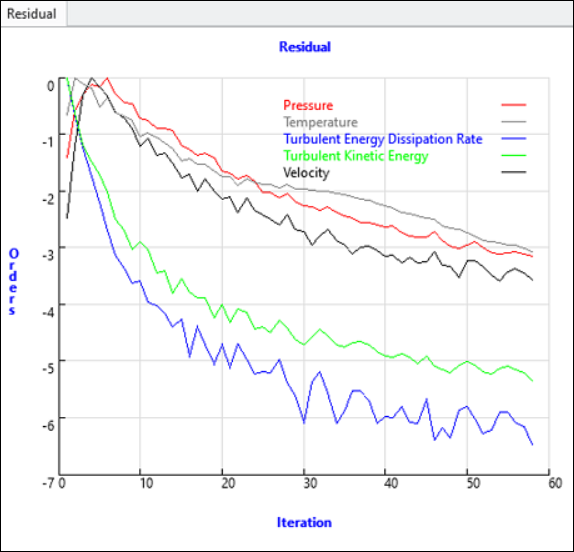

Остатки моделирования (ПИД-регулятор)
1. В дереве Flow Analysis в разделе Физика (Physics) выберите Общие (Common).
2. На панели свойств задайте для параметра Модель (Model) следующие значения опций.
◦ Число итераций (Number of Iterations): 100
◦ Определение времени (Time Definition) - Моделирование стационарного режима (Steady State Simulation)
◦ Частота сохранения результатов (Result Saving Frequency): 100
3. В группе Выполнить (Run) щелкните
Выполнить (Run), чтобы начать моделирование. Настройки по умолчанию: Запустить с начальными значениями (Start from Initial Values) и Установившееся состояние (Steady) в группе Выполнить (Run)
Выполнить (Run), чтобы начать моделирование. Настройки по умолчанию: Запустить с начальными значениями (Start from Initial Values) и Установившееся состояние (Steady) в группе Выполнить (Run)4. Щелкните
Панель "График XY" (XYPlot Panel), чтобы просмотреть остатки для стационарного моделирования.
Панель "График XY" (XYPlot Panel), чтобы просмотреть остатки для стационарного моделирования.5. По завершении расчета нажмите кнопку ОК.
 | Критерий сходимости по умолчанию для моделирования стационарного режима равен 0.001. Расчет завершается, когда остаточная погрешность для всех переменных уменьшается на 3 порядка или достигается максимальное число итераций. |
