ПИД-регулятор. Упражнение 2. Создание граничных условий
1. В разделе Домены (Domains) щелкните правой кнопкой PIPE_Body_1 и выберите
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).2. Выберите поверхности, соответствующие pipe_cold_inlet, как показано на следующем рисунке.

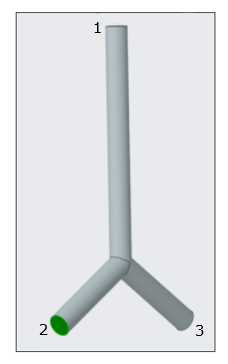

Рис. 2. Граничные поверхности
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_0001.
4. В разделе Домены (Domains) щелкните правой кнопкой PIPE_Body_1 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).5. Выберите поверхности, соответствующие pipe_hot_inlet, как показано на рисунке выше.
6. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_0002.
7. В разделе Домены (Domains) щелкните правой кнопкой PIPE_Body_1 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).8. Выберите поверхности, соответствующие pipe_outlet, как показано на рисунке выше.
9. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_0003.
10. Щелкните правой кнопкой мыши и переименуйте следующие граничные условия:
◦ BC_0001 как pipe_cold_inlet
◦ BC_0002 как pipe_hot_inlet
◦ BC_0003 как pipe_outlet
