Отображение векторов в результатах исследования Creo Simulation Live
Векторы используются для моделирования и отображения направления и скорости, с которыми жидкие элементы перемещаются в пределах жидкой области. Векторы доступны только для результатов скорости.
Отображение векторов в результатах
1. Выполните исследование моделирования.
2. Щелкните >
Показать результаты (Show Results) и выберите величину результата в легенде результатов.
Показать результаты (Show Results) и выберите величину результата в легенде результатов.3. Щелкните стрелку под полем

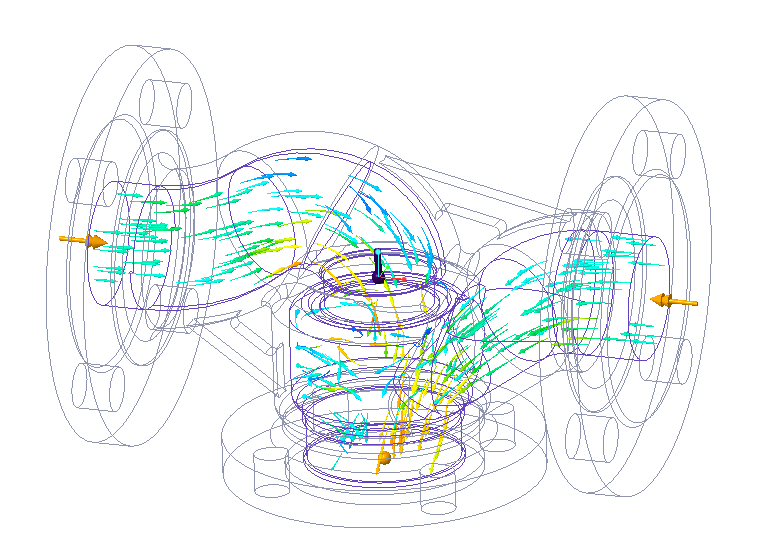

Векторы (Vectors), а затем щелкните Показать векторы (Show Vectors). Векторы отображаются в жидкой области для исследования жидкости и в модели для других исследований.
Векторы (Vectors), а затем щелкните Показать векторы (Show Vectors). Векторы отображаются в жидкой области для исследования жидкости и в модели для других исследований.4. Чтобы анимировать отображение векторов, щелкните стрелку под полем
Векторы (Vectors), а затем щелкните
Опции вектора (Vector Options), чтобы открыть диалоговое окно Опции анимации (Animation Options).
Векторы (Vectors), а затем щелкните Опции вектора (Vector Options), чтобы открыть диалоговое окно Опции анимации (Animation Options).5. Щелкните значок
, чтобы анимировать отображение векторов в модели.
, чтобы анимировать отображение векторов в модели.
