Настройка допусков по умолчанию
Удостоверьтесь, что допуски по умолчанию подходят для ваших конструкций. Текущие настройки допусков по умолчанию можно просмотреть и изменить в диалоговом окне Опции (Options).
1. Щелкните > . Откроется вкладка Допуск EZ (EZ Tolerance).

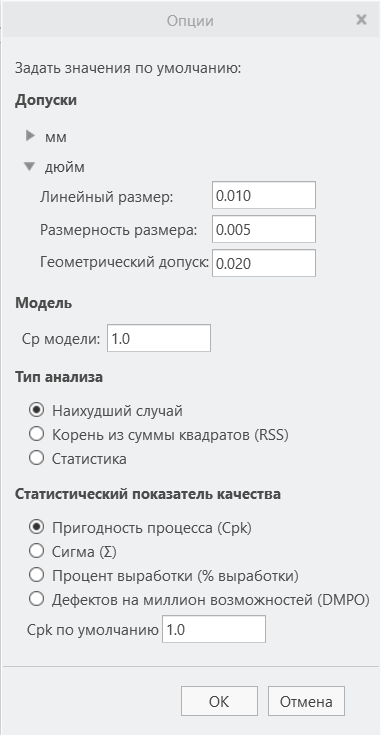

2. Щелкните > . Откроется диалоговое окно Опции (Options).
3. Укажите следующие значения по умолчанию: Линейный размер (Linear dimension), Размерность размера (Size dimension) и Геометрический допуск (Geometric Tolerance) в миллиметрах, согласно метрической системе (СИ), или в дюймах, согласно системе США (USC).
 | Если деталь определена в какой-либо другой системе единиц измерения, допуск, определенный в диалоговом окне Опции (Options), по умолчанию преобразовывается в систему единиц измерения, используемую для детали в сборке. Например, если для одной из деталей в наложении единицы измерения определены в см, а допуск по умолчанию для линейного размера на вкладке "мм" (mm) составляет 0.1, любые линейные размеры, определяемые для соответствующей детали, будут иметь допуск по умолчанию 0.01 см. Линейные размеры и размерности размеров имеют симметричные (±) допуски. |
4. Укажите значение для параметра Cp модели (Model Cp). Опция Cp модели (Model Cp) управляет допущением по умолчанию, определяющим статистические распределения для каждого размера в наложении.
5. В области Тип анализа (Analysis Type) выберите один из следующих типов, который будет использоваться для каждого нового определения наложения:
◦ Наихудший случай (Worst Case)
◦ Корень из суммы квадратов (RSS) (Root Sum Squares (RSS))
◦ Статистика (Statistical)
Тип анализа также называется целевым качеством. Можно изменить тип для каждого наложения. Дополнительные сведения о различиях между этими типами см. в разделе Типы анализа наложения допусков
6. В области Статистический показатель качества (Statistical Quality Metric) выберите один из следующих показателей, используемых для статистического анализа и связанных требований по качеству.
◦ Пригодность процесса (CpK)
◦ Сигма (∑)
◦ Процент текучести (% текучести)
◦ Дефектов на миллион возможностей (DMPO)
7. Укажите значение по умолчанию для статистического показателя качества, выбранного на предыдущем шаге.
8. Выберите, следует ли включать результаты наихудшего случая, если для параметра "Тип анализа" (Analysis Type) задано значение RSS или "Статистика" (Statistical). Если установить этот флажок, будут отображаться результаты наихудшего случая, расположенные с накоплением под RSS или статистическими результатами в графической области.
| | Можно вернуть любое из значений в диалоговом окне "Опции" (Options) к настройкам по умолчанию, нажав кнопку "Сброс" (Reset). |
