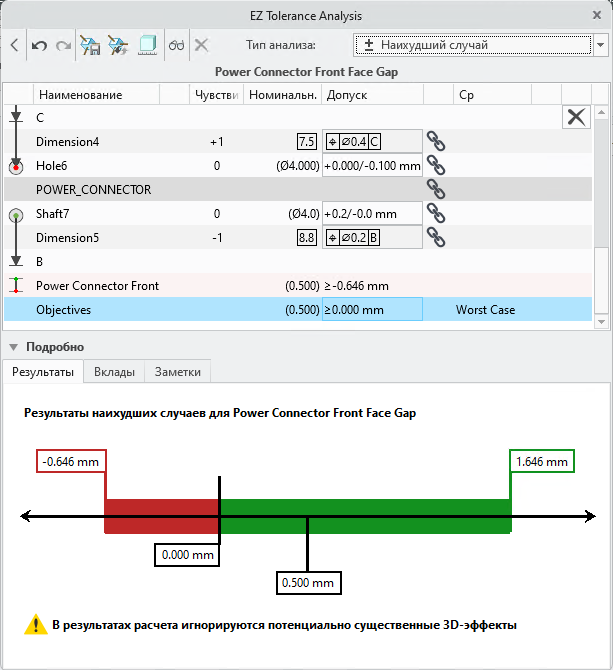

График результатов зависит от целевого качества, заданного для выбранного наложения.

Заголовок графика содержит тип наложения, дополненный наименованием наложения. Часть графика, которая лежит в заданных пределах, отображается зеленым цветом, а та часть, которая выходит за пределы, отображается красным цветом.

Номинальное значение наложения и верхний и нижний заданные пределы для наложения отображаются в нижней части графика результатов, как определяется в целях. Для односторонних спецификаций, как в случае на изображении, где результаты должны быть больше 9.90, отображается только один заданный предел.

Числа в верхней части графика указывают верхние и нижние пределы наложения при целевом качестве для наихудшего варианта. Эти пределы отображаются в виде вертикальных зеленых или красных полос.

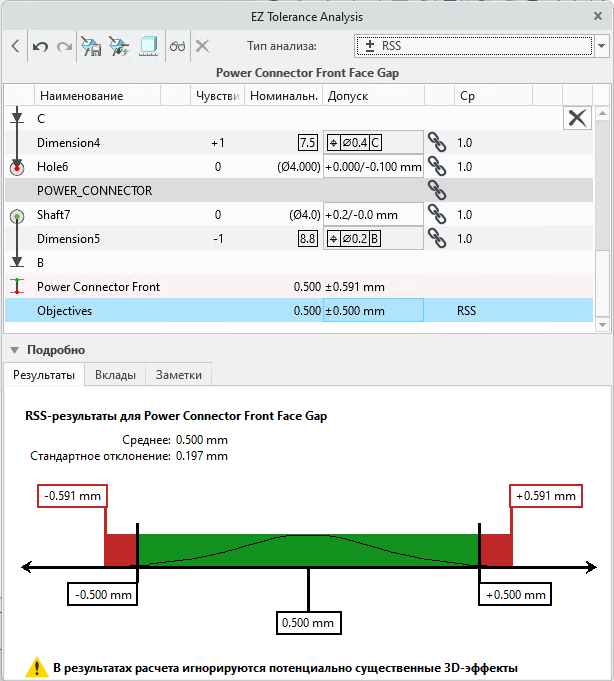

График результатов RSS подобен графику результатов для наихудшего варианта со следующими исключениями.

Номинальное значение наложения и верхние и нижние пределы спецификации для наложения, которые определены в техническом требовании, отображаются в нижней части графика результатов.

Числа в верхней части графика указывают верхние и нижние пределы наложения при целевом качестве для RSS. Эти пределы отображаются в виде вертикальных зеленых или красных полос.

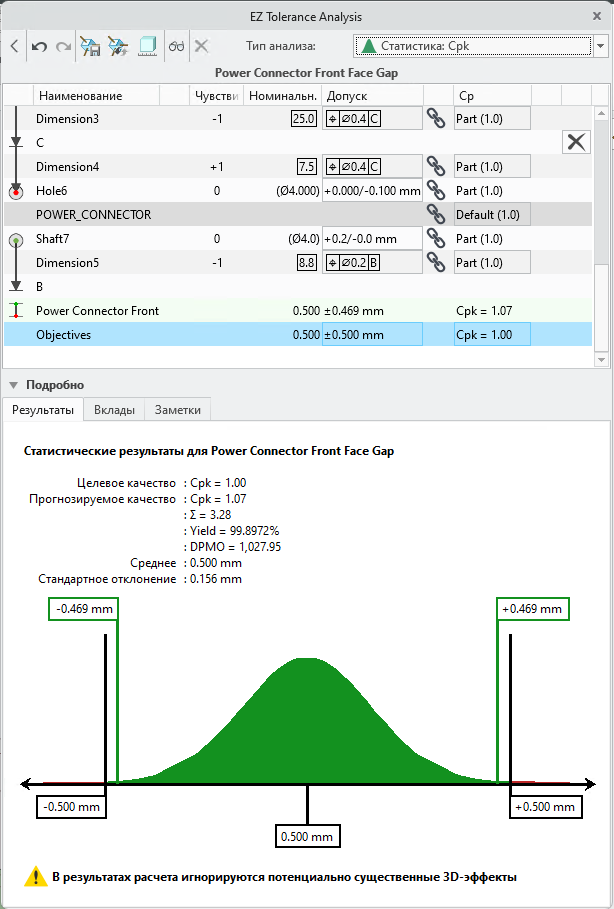

Статистический график имеет форму функции распределения вероятностей, которая связана с гауссовским или нормальным распределением. Ее называют колоколообразной кривой.

Над графиком отображаются требуемые метрика и значение целевого качества. Прогнозируемый уровень качества на основе процента кривой, попадающего за пределы верхнего и нижнего пределов определения, отображается для выбранного показателя качества, а также трех других показателей качества. Кроме того, можно видеть расчетные параметры среднего и стандартного отклонения для распределения.

Числа в верхней части графика представляют верхний и нижний расчетные пределы кривой при указанном целевом уровне качества, приведенном ниже графика. В этом примере качество соответствует пригодности процесса (Cpk) 1.0.

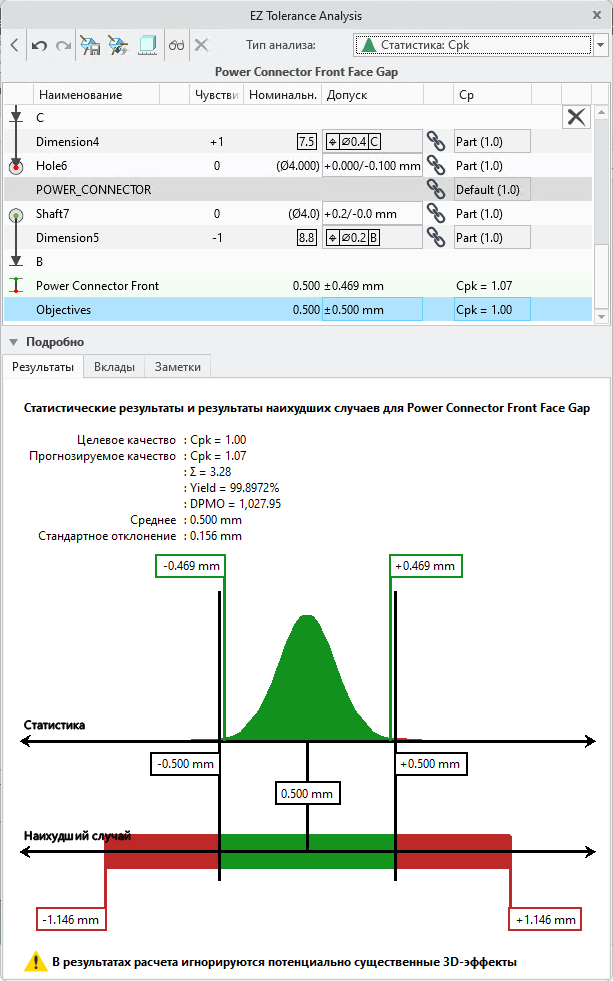

Если задать целевое качество наложения для RSS или статистики, можно также отобразить на графике результаты для наихудшего случая. Чтобы включить результаты наихудшего случая, в списке типов анализа в правом верхнем углу окна таблицы наложения выберите Показать график наихудших случаев (Show Worst Case graph).

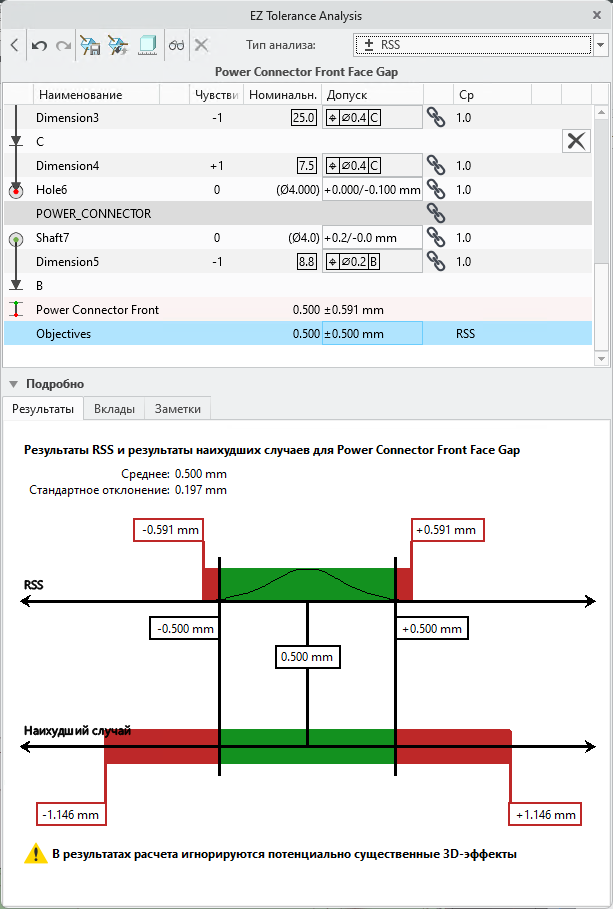

Теперь на графике результатов отображаются результаты наихудшего варианта вместе с результатами RSS или статистическими результатами, что позволяет видеть оба набора результатов одновременно.

Можно задать значение по умолчанию для новых наложений в диалоговом окне Опции (Options), выбрав Включить наихудший случай с RSS и статистикой (Include Worst Case with RSS and Statistical).
