Параметры инструмента (Tool Parameters)
Каждый инструмент обладает набором параметров, описывающих геометрию инструмента. Параметры для каждого типа инструмента перечислены в таблице параметров инструмента для каждого типа, и объясняются в последующих иллюстрациях. Жирный крестик (:) на этих иллюстрациях для каждого типа инструмента показывает контрольную точку инструмента по умолчанию, для которой рассчитывается траектория инструмента.
Токарные инструменты
|
Точение
|
Гравировка
|
|
|---|---|---|
|
NOSE_RADIUS (Радиус носика)
|
·
|
·
|
|
TOOL_WIDTH (Ширина инструмента)
|
·
|
·
|
|
SIDE_WIDTH (Боковая ширина)
|
·
|
|
|
LENGTH (Длина)
|
·
|
·
|
|
SIDE_ANGLE (Боковой угол)
|
·
|
·
|
|
END_ANGLE (Конечныйугол)
|
·
|
·
|
|
GAUGE_X_LENGTH (Размер X-длины)
|
·
|
·
|
|
GAUGE_Z_LENGTH (Размер Z-длины)
|
·
|
·
|
|
TOOL_MATERIAL (Материал инструмента)
|
·
|
·
|
|
HOLDER_TYPE (Тип оправки)
|
·
|
Точение
1 - Боковая ширина
2 - Ширина инструмента
3 - Длина
4 - Конечный угол
5 - Боковой угол
6 - Радиус кромки резца:
Гравировка
7 - Ширина инструмента
8 - Длина
9 - Боковой угол
10 - Конечный угол
11 - Радиус кромки резца:
Инструменты фрезерования
Фрезерование | Торцовое фрезерование | Фрезерование резьбы | Гравировка | |
|---|---|---|---|---|
CUTTER_DIAM (Диаметр резания) | · | · | · | · |
CORNER_RADIUS (Угловой радиус) | · | · | · | |
CUTTER_WIDTH (Ширина резца) | · | |||
SHANK_DIAM (Диаметр хвостовика) | · | |||
LENGTH (Длина) | · | · | · | · |
INSERT_LENGTH (Длина режущей пластины) | · | |||
END_OFFSET (Смещение конца) | · | |||
SIDE_ANGLE (Боковой угол) | · | · | ||
GAUGE_X_LENGTH (Размер X-длины) | · | · | ||
GAUGE_Z_LENGTH (Размер Z-длины)) | · | · | · | |
NUM_OF_TEETH (Количество зубьев) | · | · | · | |
TOOL_MATERIAL (Материал инструмента) | · | · |
Для шариковой фрезы, задавайте CUTTER_DIAM как \u201c-\u201d. Creo NC управляет инструментом по соответствующему угловому радиусу.
Шариковая фреза
1 - Диаметр резца d
2 - Угловой радиус r=d/2
Концевая фреза с радиусом
3 - Диаметр резца d
4 - Угловой радиус 0 < r < d/2
Цилиндрическая фреза
5 - Диаметр резца d
6 - Боковой угол
7 - Длина
Дисковые фрезы
1 - Диаметр хвостовика
2 - Длина
3 - Диаметр резца
4 - Диаметр хвостовика
5 - Длина
6 - Резец
7 - Угловой радиус для диаметра резца - (или 0)
1 - Диаметр хвостовика
2 - Длина
3 - Угловой радиус
4 - Ширина резца
5 - Диаметр резца
6 - Диаметр хвостовика
7 - Длина
8 - Угловой радиус
9 - Диаметр резца
Инструмент фрезерования резьбы
1 - Режущая пластина
2 - Смещение конца
3 - Диаметр резца
4 - Длина режущей пластины
5 - Длина
6 - Параметры инструмента фрезерования резьбы
7 - Диаметр резца
8 - Параметры "Длина режущей пластины" и "Смещение конца" не отображаются в разделе инструмента Инструмент отображается следующим образом.
9 - Длина
Инструменты для гравировки, контурной обработки, вспомогательные инструменты
Гравировка
1 - Диаметр резца
2 - Боковой угол
3 - Длина
4—Угловой радиус 0 <= r <= d/2
Контурная (электроэрозионная) обработка
5—Диаметр резца (в отличие от других инструментов, возможно указание 0 для диаметра резца контурного инструмента)
6—1/2 длины
7 - Длина
Вспомогательный
8 - Диаметр резца
9 - Длина
Вспомогательный | Контурная обработка | |
|---|---|---|
CUTTER_DIAM (Диаметр резания) | · | · |
LENGTH (Длина) | · | · |
Инструменты для сверления
Сверление | Зенкование | Метчик | Развертка | Центровка | Расточка | Обратная расточка | |
|---|---|---|---|---|---|---|---|
CUTTER_DIAM (Диаметр резания) | · | · | · | · | · | · | · |
POINT_DIAMETER (Диаметр вершины) | · | · | · | ||||
DRILL_DIAMETER (Диаметр сверла) | |||||||
BODY_DIAMETER (Диаметр тела) | · | ||||||
LENGTH (Длина) | · | · | · | · | · | · | · |
CHAMFER_LENGTH (Длина фаски) | · | ||||||
DRILL_LENGTH (Длина сверла) | · | ||||||
INSERT_LENGTH (Длина режущей пластины) | · | ||||||
TIP_OFFSET (Смещение вершины) | · | ||||||
GAUGE_OFFSET (Размер смещения) | · | ||||||
CUTTING_OFFSET (Смещение кромки) | · | ||||||
SIDE_ANGLE (Боковой угол) | · | ||||||
POINT_ANGLE (Угол_вершины) | · | · | · | ||||
CSINK_ANGLE (Угол зенковки) | · | · | |||||
GAUGE_X_LENGTH (Размер X-длины) | · | · | · | · | · | · | · |
GAUGE_Z_LENGTH (Размер Z-длины)) | · | · | · | · | · | · | · |
TOOL_MATERIAL (Материал инструмента) | · | · | · | · | · | · | · |
Сверление и нарезка резьбы
Сверло—обычное
1 - Диаметр резца
2 - Длина
3 - Угол вершины
Сверло - удлиненное
4 - Диаметр резца
5 - Угол вершины
6 - Смещение вершины
7 - Длина
8 - Диаметр вершины
Метчик
9 - Диаметр резца
10 - Смещение фаски
11 - Длина
12 - Диаметр вершины (может равняться 0)
Зенкование
Зенкер - обычный
1 - Диаметр резца
2 - Угол вершины
3 - Длина
Зенкер - усеченный
4 - Диаметр резца
5 - Угол вершины
6—Размер смещения
7 - Длина
8 - Диаметр вершины
Расточка и обратная расточка
Расточка
1 - Диаметр резца
2 - Длина
Обратная расточка
3—Диаметр тела
4—Смещение кромки
5 - Длина режущей пластины
6—Угол зенковки
7 - Длина
8—Диаметр резца/2
Развертка и центровка
Развертка
1 - Боковой угол
2 - Боковой угол
3—Длина
4—Диаметр резца
Центровка
5 - Диаметр резца
6 - Угол зенковки
7 - Угол вершины
8 - Длина
9 - Длина сверла
10 - Диаметр сверла
Инструменты для работы с цилиндрами
Линза цилиндра | Касательная цилиндра | Сужение цилиндра | |
|---|---|---|---|
CUTTER_DIAM (Диаметр резания) |  | | |
CORNER_RADIUS (Угловой радиус) | | | |
LENGTH (Длина) | | | |
CONVEX_TIP_RADIUS (Радиус выпуклой вершины) | | ||
PROFILE_RADIUS (Радиус профиля) | | | |
POINT_DIAMETER (Диаметр вершины) | | ||
UPPER_RADIUS (Верхний радиус) | | ||
SIDE_ANGLE (Боковой угол) | |

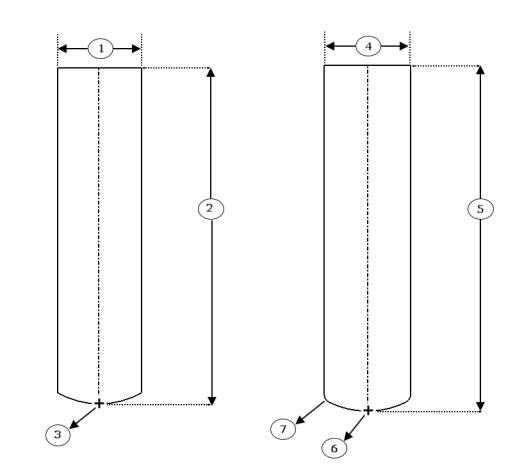

Линза цилиндра
1 - Диаметр резца
2 - Длина
3 - Радиус выпуклой вершины
4 - Диаметр резца
5 - Длина
6—Радиус выпуклой вершины
7 - Угловой радиус
Касательная цилиндра
1 - Диаметр резца
2 - Длина
3 - Радиус профиля
4 - Угловой радиус

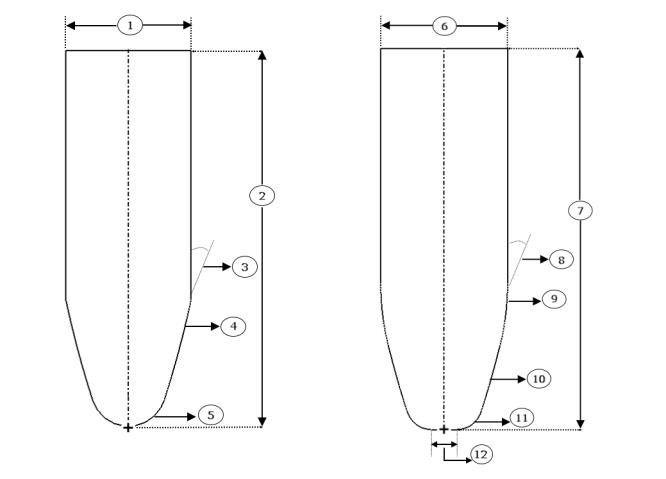

Сужение цилиндра
1 - Диаметр резца
2 - Длина
3 - Боковой угол
4 - Радиус профиля
5 - Угловой радиус
6 - Диаметр резца
7 - Длина
8 - Боковой угол
9 - Верхний радиус
10 - Радиус профиля
11 - Угловой радиус
12 - Диаметр вершины
