Файл диалога настройки инструмента (Tool Dialog Setup File)
Диалоговое окно Мастер создания настроек столбцов (Column Setup Builder) позволяет настраивать столбцы параметра инструмента на левой панели диалогового окна Настройка инструмента (Tools setup). Можно добавить или удалить столбцы параметров инструмента, используя диалоговое окно Мастер создания настроек столбцов (Column Setup Builder).
Для использования того же набора столбцов параметра инструмента в другой производственной сессии Creo NC предоставляет возможность сохранения настроек, выполненных в диалоговом окне Мастер создания настроек столбцов (Column Setup Builder). Для сохранения необходимо указать путь к файлу или каталогу, в котором нужно сохранить информацию о столбцах параметров инструмента, в опции конфигурации mfg_setup_dir.
Если задать опцию конфигурации mfg_setup_dir, Creo NCсохранит файл mfg_session_setup.xml в каталоге, указанном в опции конфигурации mfg_setup_dir. Если опция конфигурации mfg_setup_dir не задана, Creo NC создаст файл mfg_session_setup.xml в рабочем каталоге.
Файл mfg_session_setup.xml содержит список столбцов параметров инструмента, используемых в текущий момент в диалоговом окне Настройка инструментов (Tools Setup). Для сохранения последующих изменений в диалоговом окне Мастер создания настроек столбцов (Column Setup Builder) в файл диалога настройки инструмента, необходимо нажать
в диалоговом окне Мастер создания настроек столбцов (Column Setup Builder).
в диалоговом окне Мастер создания настроек столбцов (Column Setup Builder). | Если файл tool_dialog_setup_file.xml уже существует в текущем рабочем каталоге или в расположении, указанном в опции конфигурации mfg_setup_dir, Creo NC читает и использует этот файл как файл диалога настройки инструмента. При сохранении диалога настройки инструмента вся информация сохраняется в файле mfg_session_setup.xml. Последующие изменения сохраняются только в файле mfg_session_setup.xml, а файл tool_dialog_setup_file.xml игнорируется. При отсутствии файла tool_dialog_setup_file.xml вся информация сохраняется в файле mfg_session_setup.xml во время сохранения диалога настройки инструмента. |

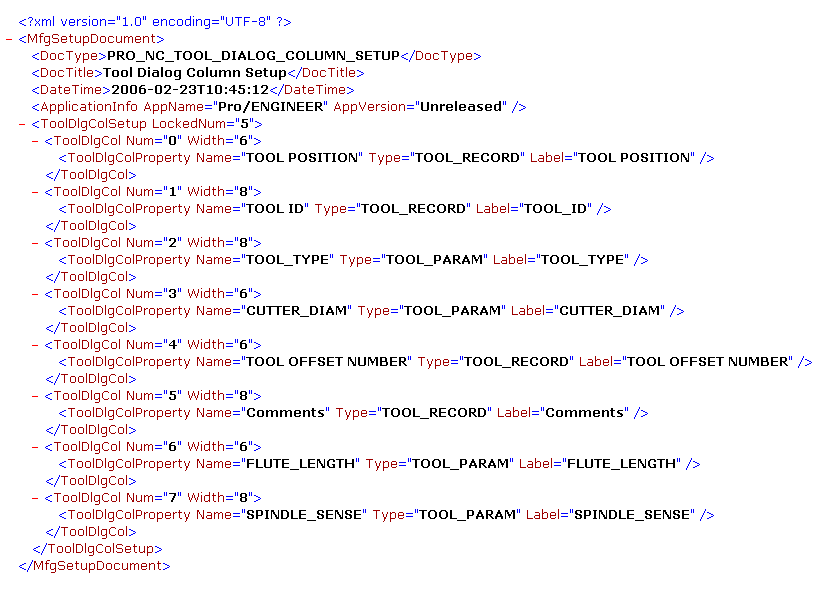

Ниже приведен пример файла mfg_session_setup.xml, содержащего список столбцов параметров инструмента:
