Расчет количества в ведомости материалов для терминаторов
Количество в ведомости материалов (BOM) для терминаторов рассчитывается для обеспечения точной инвентаризации и отчетности. Логика расчета разработана таким образом, чтобы предотвратить двойной подсчет и отражать истинное использование терминаторов в сложных иерархиях сборок.
Количество в ведомости материалов для каждого терминатора определяется по следующей формуле:
• Суммируются вхождения терминатора в разъемах в сборке.
• Вычитаются в ведомости материалов количества любых идентичных терминаторов, которые ссылаются на один и тот же объект данных кабельной системы и присутствуют на нижних уровнях иерархии сборки.
Это гарантирует, что подсчитываются только уникальные экземпляры, а дублирующиеся ссылки в подсборках не завышают сумму в вед. материалов.
Варианты использования

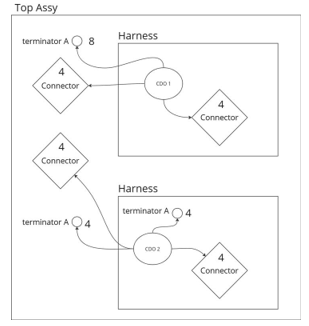

Сборка верхнего уровня
• Сценарий - сборка верхнего уровня содержит несколько электрических жгутов и разъемов, каждый с терминаторами.
• Расчет - ведомость материалов для терминатора представляет общее количество его появлений в разъемах за вычетом идентичных терминаторов в электрических жгутах более низкого уровня, ссылающихся на один и тот же объект данных кабельной системы.
• Например:
Уровень сборки | Вхождения разъема | Количество в вед. материалов |
|---|---|---|
Сборка верхнего уровня | 16 | 16 |
Электрический жгут 1 | 0 | 0 |
Электрический жгут 2 | 4 | 4 |

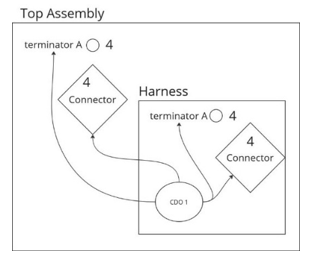

Расчет вед. материалов для констр. элемента
• Сценарий - расчет вед. материалов для конкретного терминатора.
• Расчет - ведомость материалов с информацией о констр. элементе представляет сумму вхождений в разъемах за вычетом идентичных терминаторов, ссылающихся на тот же объект данных кабельной системы на более низких уровнях.
• Например:
Расположение | Вед. материалов для констр. элемента |
|---|---|
Терминатор A из сборки верхнего уровня | 4 |
Терминатор A из электрического жгута 1 | 4 |
Вед. материалов сборки верхнего уровня | 8 |
Вед. материалов электрического жгута | 4 |

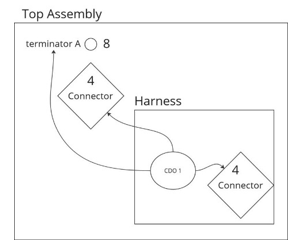

Расчет вед. материалов сверху вниз
• Сценарий - нет идентичных терминаторов на более низких уровнях, которые ссылаются на один и тот же объект данных кабельной системы.
• Расчет - количество в вед. материалов рассчитывается от сборки верхнего уровня вниз к нижним уровням: это гарантирует, что каждый уникальный экземпляр учитывается только один раз.

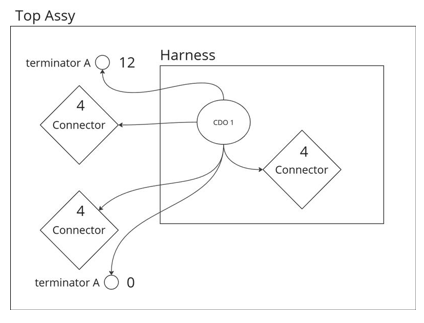

Несколько идентичных терминаторов на одном уровне
• Сценарий - несколько идентичных терминаторов ссылаются на один и тот же объект данных кабельной системы на одном и том же уровне сборки.
• Расчет - только первый экземпляр учитывается в вед. материалов. Для последующих идентичных терминаторов на том же уровне количество в ведомости материалов равно нулю.
• Например:
Уровень сборки | Вхождения разъема | Количество в вед. материалов |
|---|---|---|
Сборка верхнего уровня | 12 | 12 |
Электрический жгут | 4 | 0 |
Второй экземпляр | 0 | 0 |
Сценарии, приводящие к нулевому количеству в вед. материалов
• Если терминатор размещен в подсборке или электрическом поджгуте в той же иерархии, что и объект данных кабельной системы, но не в той же сборке, количество в вед. материалов равно нулю.
• Если терминатор ссылается на объект данных кабельной системы в сборке электрического жгута, а разъем является внешним в сборке верхнего уровня, количество в вед. материалов равно нулю.
Экспорт вед. материалов в смешанном режиме
• Сценарий - при экспорте в вед. материалов в смешанном режиме.
• Поведение - констр. элементы терминатора не отображаются в списке объектов внизу. Это ожидаемо.
