Изменение маршрута
Изменение пути
Используйте опцию перепривязки, чтобы проложить существующий кабель или провод вдоль другой существующей траектории.
Щелкните здесь, чтобы перейти на страницу загрузок. Щелкните English (Английский), чтобы загрузить папку cabling.zip на свой компьютер, а затем извлечь ее. Извлеченная папка содержит файлы, которые будут использоваться в упражнении. Обратитесь к сборке cabling_assembly.asm как к примеру, чтобы научиться изменять привязку проводов и кабелей в модели кабельной системы. Задайте для REROUTE значение "рабочий электрический жгут". Выберите REROUTE из списка
Сохраненные ориентации (Saved Orientations).
Сохраненные ориентации (Saved Orientations).1. Щелкните
. Откроется вкладка Перепроложить кабели (Reroute Cables).
. Откроется вкладка Перепроложить кабели (Reroute Cables).2. Щелкните вкладку Источник (Source) и выберите одну из следующих опций из списка Тип траектории (Path type), чтобы определить траекторию, которую требуется изменить:
◦ Сегменты (Segments) - выберите сегмент для изменения привязки. Если сегмент имеет промежуточные расположения, перенаправляется только выбранный подсегмент, ограниченный расположениями. Можно выбрать несколько сегментов.
 | Можно выбрать сегмент провода, проводника, кабеля или пучка. При выборе кабеля или пучка нельзя выбрать отдельные проводники. |
◦ Расположения (Locations) - выберите расположения начальной и конечной точек сегмента, для которого требуется изменить привязки. Чтобы править расположение, щелкните правой кнопкой мыши поле расположения и щелкните Удалить (Remove) или щелкните правой кнопкой мыши графическое окно и выберите Очистить (Clear).
Можно определить исходную траекторию, щелкнув правой кнопкой графическое окно и выбрав исходный сегмент или начальное и конечное расположения сегмента.
 | Автоматически выбираются все сегменты с общим путем между расположениями. Чтобы удалить сеть, кабель или провод из списка, снимите флажок Включить (Include) в списке Кабели для перепривязки (Cables to reroute). |

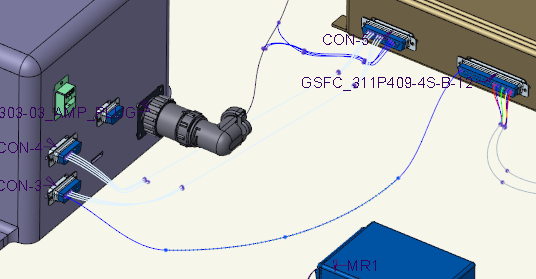

В демонстрационной сборке выберите Расположения (Locations) из списка Тип траектории (Path type); затем выберите расположения источника, как показано на рисунке.
3. На вкладке Цель (Target) определите начальное и конечное расположения для новой траектории. Можно также щелкнуть коллектор
и выбрать начальное расположение, а затем щелкнуть другой коллектор и выбрать конечное расположение.
и выбрать начальное расположение, а затем щелкнуть другой коллектор и выбрать конечное расположение.| | • Коллектор конечных расположений автоматически активируется при выборе начального расположения. Если коллектор не активирован, щелкните и выберите конечное расположение.• Если для целевых начального и конечного расположения может быть определено несколько траекторий сегмента, доступна опция Использовать траекторию (Use path of). Выберите соответствующий путь сегмента. |

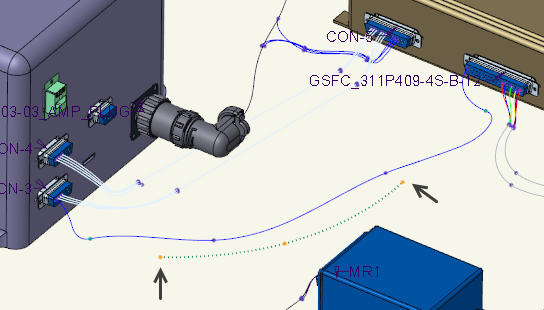

В примере сборки выберите целевые расположения, как показано на рисунке.
4. Щелкните
. Сегмент направляется через новую траекторию.
. Сегмент направляется через новую траекторию.
Перенос соединений провода между компонентами
Провода с логическими данными
1. Измените и загрузите данные XML.
2. Нажмите кнопку
Обновить (Update). Обновляются логические привязки.
Обновить (Update). Обновляются логические привязки.3. Выберите кабель с измененными логическими данными в дереве модели или графическом окне, щелкните правой кнопкой мыши и выберите в контекстном меню команду Маршрут (Route). Маршрут кабеля обновляется с использованием новых портов вреза.
Провода без логических данных
1. Выберите кабель в дереве модели или графическом окне, щелкните правой кнопкой мыши и выберите в контекстном меню команду Маршрут (Route). Открывается диалоговое окно Проложить кабели (Route Cables).
2. Выберите проводник кабеля из списка.
3. Щелкните правой кнопкой мыши расположение От (From) или До (To) и выберите команду Удалить (Remove) в контекстном меню.
4. Выберите новый входной или конечный порт.
5. Нажмите кнопку ОК. Маршрут кабеля обновляется с использованием нового порта.
Разбиение кабелей и плоских кабелей
1. Щелкните
Разбить (Split). Будет предложено выбрать кабель.
Разбить (Split). Будет предложено выбрать кабель.2. Выберите кабель, который следует разветвить.
3. Выберите расположение, в котором следует разветвить кабель, и нажмите кнопку OK. Электрический жгут регенерируется.
4. В ответ на приглашение введите отличающиеся имена для двух отдельных кабелей. Кабель разветвляется на два отдельных кабеля в выбранном расположении.
| | Можно разбить плоский кабель в точке расположения в соответствии со следующими критериями. • Точка расположения — это сквозная точка. • Точка расположения находится в конце траектории плоского кабеля, либо плоский кабель уже был разбит в точке расположения. |
