Преобразование деталей электрического жгута в сборки
Начиная с Creo 12, наследованные детали электрического жгута необходимо преобразовывать в сборки, чтобы использовать новые функции модуля "Кабельная система". В этом разделе описаны процесс, инструменты и рекомендации по преобразованию деталей электрического жгута в сборки.
 |
Пользователи могут продолжать работу с унаследованными данными, но не смогут воспользоваться новыми функциональными возможностями, если не преобразуют детали электрического жгута в сборки.
|
Чтобы преобразовать деталь электрического жгута в сборку, выполните следующие шаги.
1. В дереве кабельной системы выберите деталь электрического жгута для преобразования, щелкните ее правой кнопкой мыши и выберите
Преобразовать в сборку (Convert to Assembly). Откроется диалоговое окно Преобразование электрического жгута в сборку (Harness Conversion to Assembly).
Преобразовать в сборку (Convert to Assembly). Откроется диалоговое окно Преобразование электрического жгута в сборку (Harness Conversion to Assembly).
| | Деталь электрического жгута должна быть в главном представлении и быть деталью активной модели. |
◦ В диалоговом окне "Преобразование электрического жгута в сборку" (Harness Conversion to Assembly) выполняются следующие действия.
▪ Управление конфликтами имен и обеспечение соответствия наименований моделей стандартным соглашениям в процессе преобразования между наименованиями констр. элементов и наименованиями моделей.
▪ Встраивание обозначения и логических данных во вновь созданную модель данных кабельной системы.
▪ Преобразование всех существующих катушек в множественные элементы и реструктуризация их в новую сборку электрического жгута.
▪ Преобразование поверхностных констр. элементов в множественные объекты.
▪ Реструктуризация стыков в новую сборку электрического жгута.

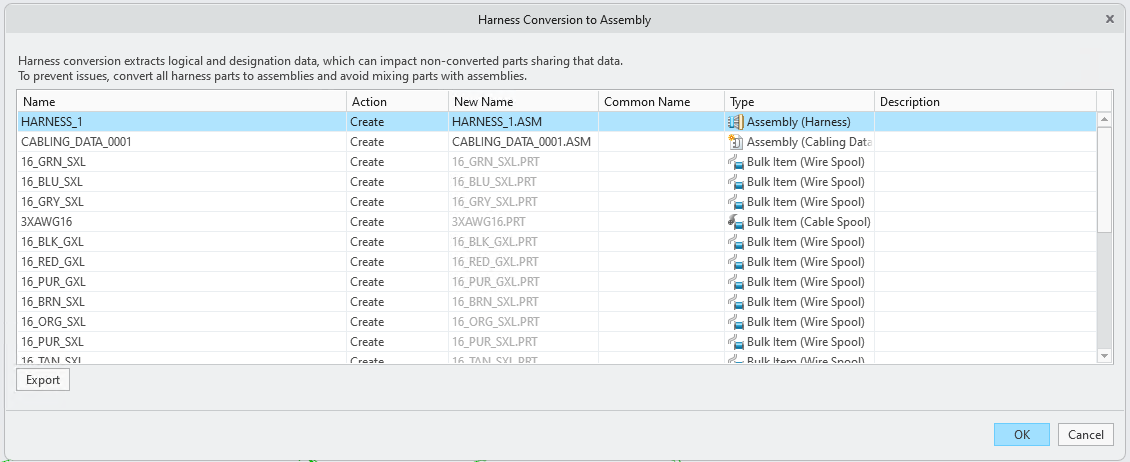

◦ В диалоговом окне Преобразование электрического жгута в сборку (Harness Conversion to Assembly) в виде таблицы отображается следующая информация:
▪ Наименование (Name) - список исходных наименований компонентов до преобразования
▪ Действие (Action) - отображается действие над компонентом.
▪ Повторно использовать (Reuse) - использование существующих элементов библиотеки.
▪ Перезаписать (Overwrite) - замена существующих элементов новыми параметрами.
▪ Создать (Create) - создание новых компонентов.
▪ Реструктуризировать (Restructure) - объединение существующих стыков и пользовательских компонентов в сборку электрического жгута.
▪ Обзор (Browse) - выбор другого компонента для использования.
▪ Переименовать (Rename) - переименование экземпляров таблицы семейства.
При обнаружении конфликта между параметрами элемента кабельной системы щелкните правой кнопкой элемент кабельной системы в таблице и выберите
Показать конфликты параметров (Show Parameters Conflicts), чтобы просмотреть несоответствующие параметры. В представлении конфликта отображаются только несоответствующие параметры. Соответствующие параметры скрыты, чтобы упростить сравнение.
Показать конфликты параметров (Show Parameters Conflicts), чтобы просмотреть несоответствующие параметры. В представлении конфликта отображаются только несоответствующие параметры. Соответствующие параметры скрыты, чтобы упростить сравнение.▪ Новое наименование (New Name) - содержит список новых имен, назначенных сборке и информационным компонентам после преобразования. Расширения файлов .PRT и .ASM указывают типы файлов.
▪ Общее наименование (Common Name) - удобное для пользователя имя, которое отличается от фактического имени файла. Этот специальный параметр поддерживает более описательное и гибкое именование деталей и сборок, особенно когда имена файлов ограничены пределом числа символов. Этот столбец можно редактировать и оставить пустым.
▪ Тип (Type) - описывает тип преобразованной сборки и множественных элементов.
▪ Описание (Description) - отображает ошибки и предупреждения объекта.
Щелкните Экспорт (Export), чтобы экспортировать все ошибки и предупреждения в CSV-файл. Нажмите кнопку OK, чтобы завершить преобразование электрического жгута в сборку, или кнопку Отмена (Cancel), чтобы выйти из диалогового окна преобразования.
2. Режим проверки преобразования является последним шагом процесса преобразования. Он предоставляет полнофункциональную среду кабельной системы, в которой пользователи могут просматривать и решать проблемы, возникшие во время преобразования, без фиксации изменений. Ошибки и предупреждения отображаются в центре уведомлений, который служит основным инструментом устранения неисправностей. По мере устранения проблем они автоматически удаляются из списка. На этом этапе пользователи могут либо завершить преобразование, либо отменить его, чтобы восстановить исходное состояние модели. После проверки щелкните
Готово (Done), чтобы преобразовать деталь электрического жгута в сборку электрического жгута, или щелкните
Отмена (Cancel), чтобы вернуться к состоянию до преобразования.
Готово (Done), чтобы преобразовать деталь электрического жгута в сборку электрического жгута, или щелкните Отмена (Cancel), чтобы вернуться к состоянию до преобразования.Пост-преобразование
После завершения процесса преобразования электрического жгута рекомендуется вручную и автоматически выполнить несколько шагов, чтобы обеспечить чистую, функциональную и обновленную среду конструирования. Эти шаги помогут завершить переход от унаследованных данных кабельной системы к новой структуре сборки электрического жгута.
1. Обновление чертежей и производственных моделей

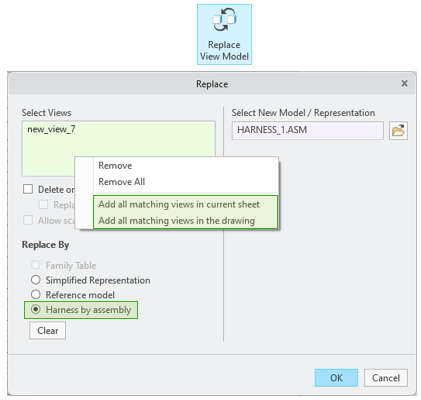

◦ Чертежи - виды чертежа, ссылающиеся на исходную деталь электрического жгута, должны обновляться вручную. Используйте инструмент Заменить модель вида (Replace View Model) с новой опцией Электрический жгут на сборку (Harness by assembly), чтобы заменить старую деталь новой сборкой электрического жгута.
Чтобы оптимизировать обновления в нескольких представлениях, выполните следующие действия.
▪ Используйте опцию "Добавить в текущий лист все соответствующие виды" (Add all matching views in current sheet).
▪ Используйте опцию "Добавить в чертеж все соответствующие виды" (Add all matching views in drawing).

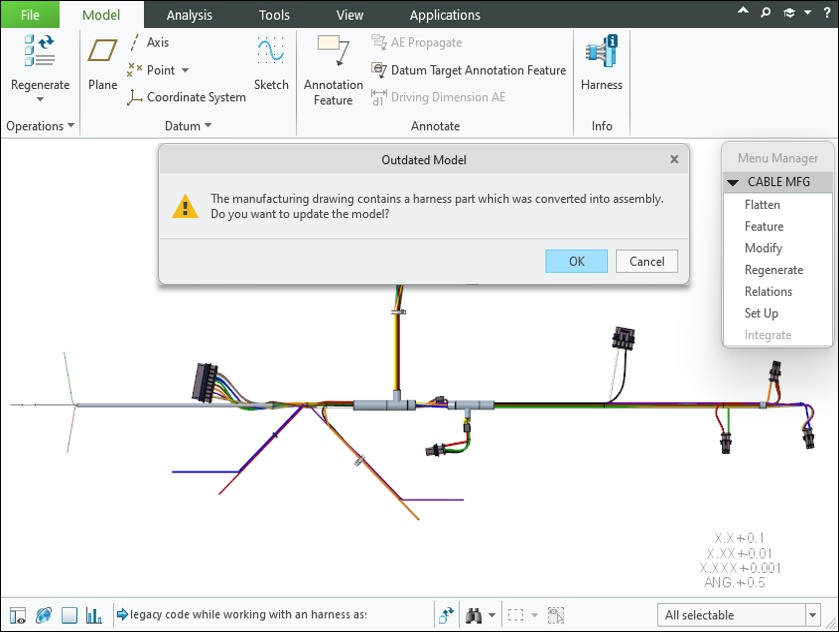

◦ Производственные модели - разложенные электрические жгуты, используемые в производстве, автоматически обновляются при загрузке.
2. Очистка устаревших данных кабельной системы - после преобразования устаревшие данные кабельной системы, встроенные в различные компоненты, можно безопасно удалить. Эта очистка необходима, чтобы избежать проблем ниже по течению и обеспечить полное согласование сборки электрического жгута с новой моделью данных.
Чтобы удалить устаревшие данные кабельной системы из сборки электрического жгута после преобразования, используйте инструмент Удалить унаследованные данные (Remove Legacy Data) в меню переполнения Данные и компоненты кабельной системы (Cabling Data & Components).
| | Наследованные катушки и терминаторы остаются в модели после преобразования. Если они больше не нужны, их следует удалить вручную. Эта операция не может быть отменена. Чтобы предотвратить потерю логических данных или данных обозначения, перед продолжением преобразуйте все электрические жгуты в сборке верхнего уровня. |
3. Уравнения между исходным и преобразованным электрическим жгутом - во время преобразования создаются уравнения системы между исходной частью электрического жгута и новой сборкой электрического жгута. Будет создана новая сборка электрического жгута с уникальным подтипом. Исходная деталь электрического жгута сохраняется с новым номером версии.
Следующие системные параметры добавлены для отслеживания преобразования:
◦ В новой сборке - PTC_CONVERTED_TO_HARNESS = <Original Harness Part Name> с дополнительным логическим параметром CONVERTED_FROM_HARNESS = YES/NO
◦ В исходной детали вновь созданное уравнение ссылается на новую сборку - CONVERTED_TO_HARNESS = CONVERTED_FROM_HARNESS
