Отсечение границы пласта по привязке
1. Выберите один или несколько пластов для отсечения.
2. Щелкните >
Отсечь пласт (Trim Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply).
Отсечь пласт (Trim Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply).3. В разделе Метод (Method) выберите
По привязке (By Reference), если это значение не выбрано по умолчанию.
По привязке (By Reference), если это значение не выбрано по умолчанию.4. В поле Отсекающий объект (Trimming object) укажите привязку для отсечения пласта. Можно выбрать соединенные кромки, сегменты цепочки, цепочку или замкнутый контур. Можно также выбрать плоскость.
Граница, которую нужно сохранить, подсвечивается в графическом окне.
5. Для переключения между границей, которую нужно сохранить, и границей, которую нужно отсечь, щелкните Развернуть сторону (Flip Side).
6. Нажмите кнопку
ОК.
ОК.Пример. Отсечение по кривой
Можно отсечь пласт, указав кривую в качестве отсекающего объекта.

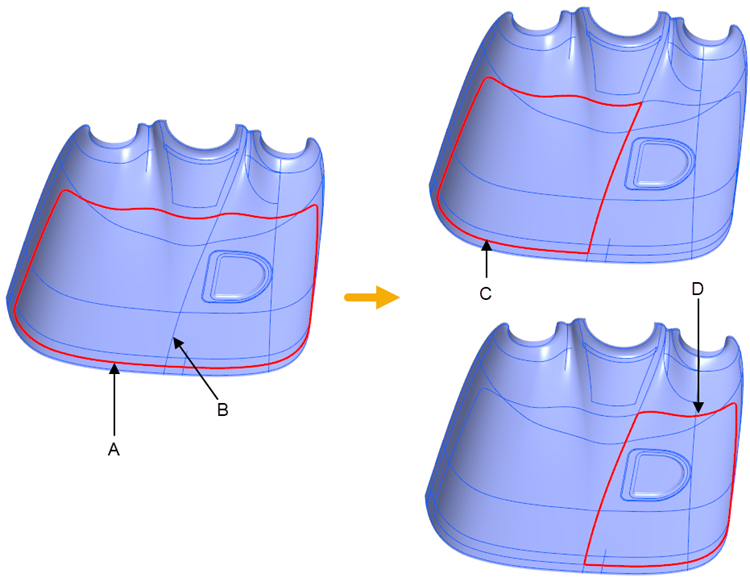

На следующем рисунке показана композитная модель с пластом и кривой, которая используется для отсечения пласта. Можно использовать действие Развернуть сторону (Flip Side), чтобы выбрать сторону кривой для сохранения в качестве области пласта.
• A - исходная граница пласта
• B - отсекающий объект
• C - новая граница пласта без применения команды Развернуть сторону (Flip Side)
• C - новая граница пласта после применения команды Развернуть сторону (Flip Side)
Пример. Отсечение нескольких пластов
Можно отсечь сразу несколько пластов, указав один отсекающий объект.

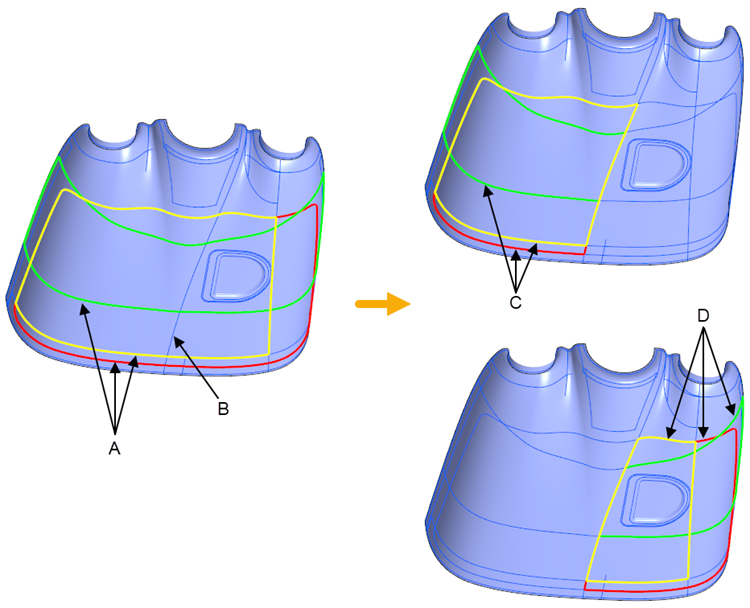

На следующем рисунке показана композитная модель с пластом и отсекающим объектом, который используется для отсечения пласта. Можно использовать действие Развернуть сторону (Flip Side), чтобы выбрать сторону, которая будет сохранена в качестве области пласта.
Пример. Отсечение по плоскости
Можно отсечь пласт, указав опорную плоскость в качестве объекта отсечения.

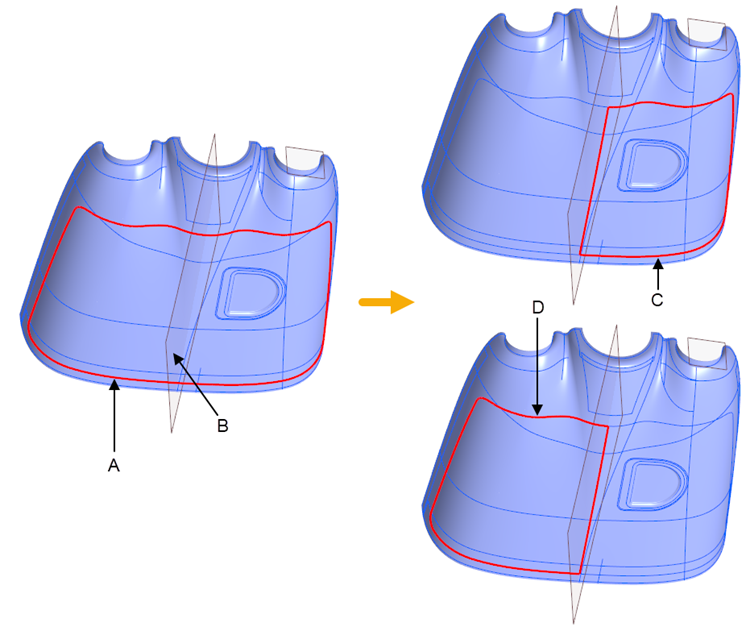

На следующем рисунке показана композитная модель с пластом и опорной плоскостью, которая используется для отсечения пласта. Можно использовать действие Развернуть сторону (Flip Side), чтобы выбрать сторону плоскости для сохранения в качестве области пласта.
Пример. Отсечение пласта по периметру

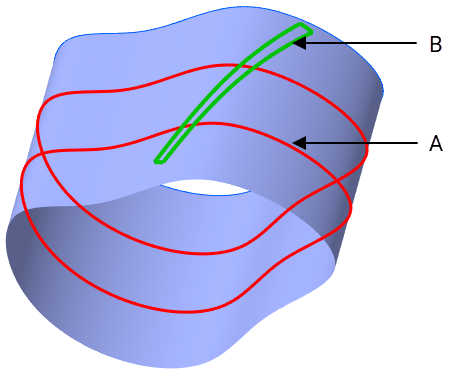

При отсечении пласта по периметру выберите отсекающий объект с достаточной шириной, чтобы создать промежуток между результирующими кромками. Ниже приведен пример подходящего объекта отсечения:

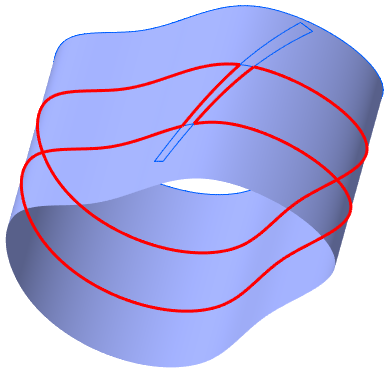

Результат отсечения отображается следующим образом:

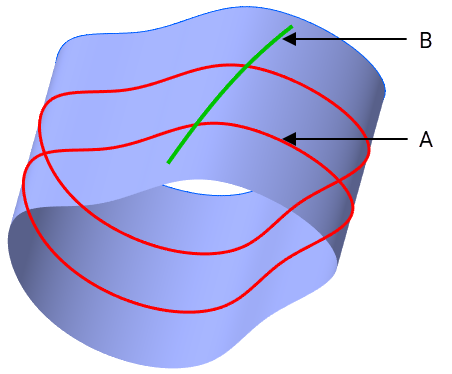

Ниже приведен пример неподходящего отсекающего объекта.
