Отсечение границы пласта по контуру
1. Выберите пласт для отсечения.
2. Щелкните >
Отсечь пласт (Trim Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply). Граница многослойного объекта подсвечивается в графическом окне.
Отсечь пласт (Trim Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply). Граница многослойного объекта подсвечивается в графическом окне.3. В разделе Метод (Method) выберите
По контуру (By Contour), если опция не выбрана по умолчанию.
По контуру (By Contour), если опция не выбрана по умолчанию.4. В коллекторе Цепочки границ (Boundary chains) выберите цепочки для определения отсеченной границы пласта. Границу можно определить, выбрав один замкнутый контур, один внешний и один внутренний контур, несколько отдельных контуров или несколько пересекающихся кривых, кромок или контуров. Убедитесь, что каждый контур пересекает границу пласта.
5. Чтобы инвертировать выбор, используйте опцию Развернуть сторону (Flip Side). Подсвеченная область определяет новую границу для пласта.
6. Нажмите кнопку
ОК.
ОК.Примеры. Отсечение по контуру
Ниже приведены некоторые примеры допустимого отсечения:

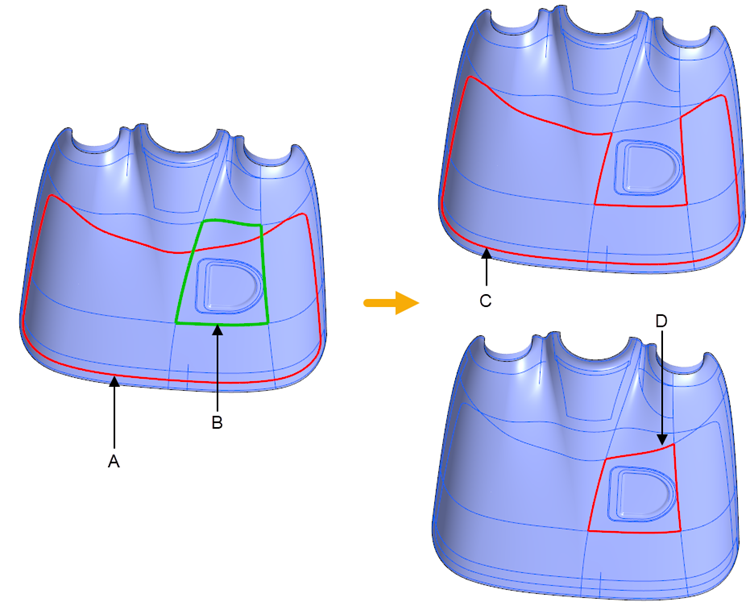

• Контур отсечения представляет замкнутую цепочку, пересекающую границу пласта.
◦ A - исходная граница пласта
◦ B - отсекающий контур
◦ C - новая граница пласта без применения команды Развернуть сторону (Flip Side)
◦ C - новая граница пласта после применения команды Развернуть сторону (Flip Side)

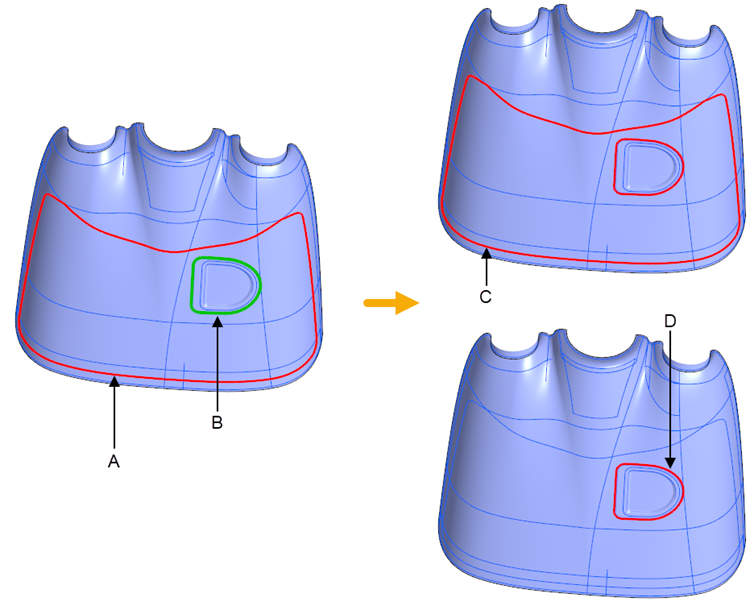

• Контур отсечения находится между внешним и внутренним контурами границы пласта.
