Soldagem: Empilhamento
Creo Parametric 12.4.0.0
Local da interface do usuário: Clique em >
Soldagem >
Solda por pontos.
Soldagem > Solda por pontos.Vídeos
Descrição
A soldagem do Creo foi aprimorada para calcular o empilhamento para cada instância de solda por pontos.

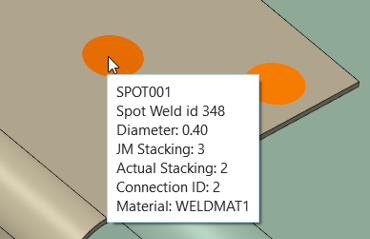

É possível ver o cálculo do empilhamento ao passar o mouse sobre uma instância de solda por pontos na janela de gráfico:

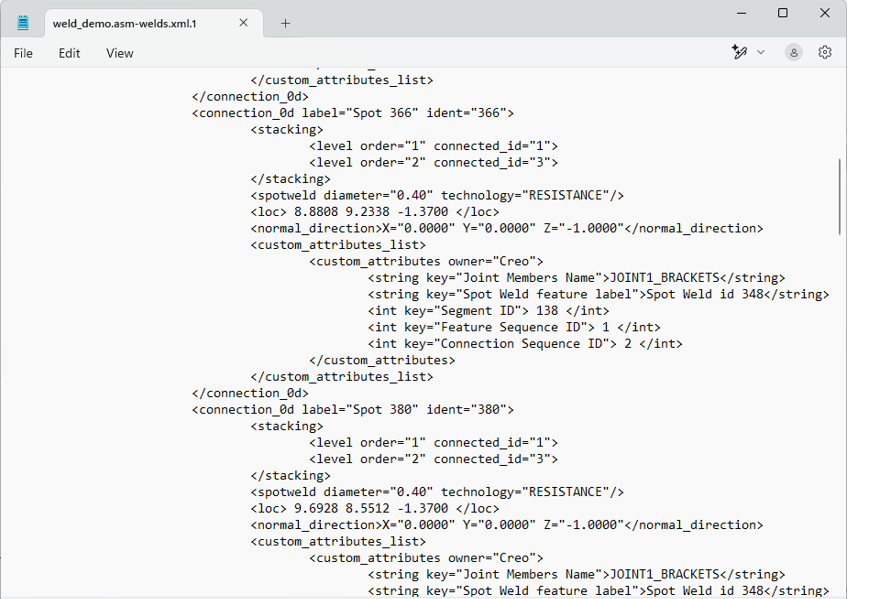

As informações do empilhamento são fornecidas no formato xMCF e podem ser exportadas:
O cálculo do empilhamento é usado para validar as soldas por pontos.
As informações do empilhamento a seguir são fornecidas:
• Legenda
• Elemento pai
• Diâmetro
• Empilhamento de membros de junta
• Empilhamento calculado
• ID da sequência
• Material
O cálculo do empilhamento não estava disponível em liberações anteriores.
Vantagens
• Suporte total para padrões xMCF ao exportar informações de solda por pontos
• Fornece informações de validação para soldas por pontos
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
