Estilo: Editar referências e substituir referências
Creo Parametric 12.4.0.0
Local da interface do usuário: Com a aba Estilo aberta, selecione elementos, referências ou conjuntos de referências e, em seguida, execute qualquer uma das ações a seguir:
• Editar referências
Execute qualquer uma das ações a seguir:
◦ Na árvore de estilo, clique com o botão direito na entidade e escolha
Editar referências.
Editar referências.◦ Clique em > > Editar referências.
Editar referências.• Substituir referências
◦ Clique em > >
Substituir referências.
Substituir referências.Vídeos
Descrição
No Creo Parametric 12, as capacidades Editar referências e Substituir referências foram adicionadas ao estilo. Essas ferramentas ajudam a redefinir facilmente as curvas e superfícies. É possível selecionar novas referências dentro das ferramentas, sem deixar o ambiente de modelagem de estilo.

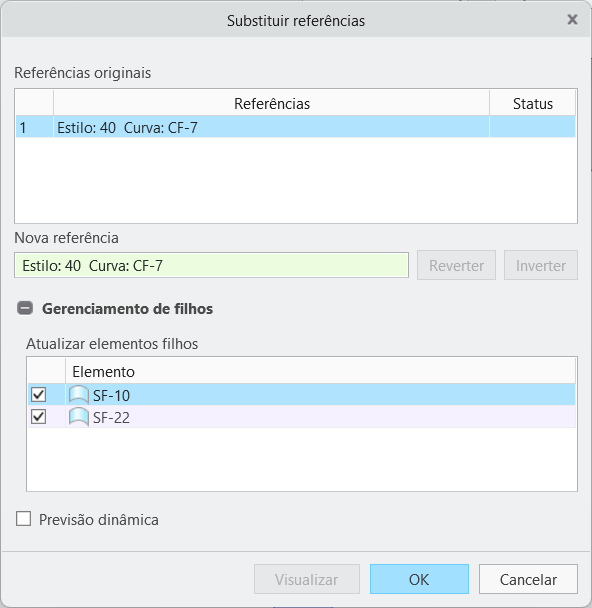

Editar referências e Substituir referências foram adicionadas ao estilo. Essas ferramentas ajudam a redefinir facilmente as curvas e superfícies. É possível selecionar novas referências dentro das ferramentas, sem deixar o ambiente de modelagem de estilo.• Substituir referências permite substituir uma entidade de estilo por outra.
Substituir referências permite substituir uma entidade de estilo por outra.• Editar referências permite selecionar uma entidade de estilo e mudar o elemento ao qual ela está fazendo referência.
Editar referências permite selecionar uma entidade de estilo e mudar o elemento ao qual ela está fazendo referência.• É possível inverter a direção das novas referências conforme necessário.
• É possível exibir automaticamente uma visualização dos resultados todas as vezes que você selecionar uma nova referência, usando Previsão dinâmica, ou exibir manualmente uma visualização das referências que foram atualizadas até o momento, usando a Visualização.
• É possível investigar o Gerenciamento de filhos na edição e na substituição de referências.
Vantagens
• Esse aprimoramento torna mais fácil retrabalhar seus modelos de estilo, permitindo economizar tempo e esforço que, antes, eram perdidos com remodelação ou mudanças complicadas.
• Torna o estilo mais consistente com o modo de núcleo do Creo.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | • Vértices não têm IDs exclusivos. O resultado é que a ferramenta não separa uma curva/aresta e seus vértices quando a exibição de linha é definida para listar todos os usos de uma referência em uma única linha. Isto resulta em um indicador de alerta. • Inverter não está disponível quando há falha no elemento ou referência filho. • Inverter funciona somente se as extremidades recortadas/estendidas usadas são definidas por valores, e não se as extremidades recortadas/estendidas são definidas por referências. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
