Aprimoramentos da solidificação de camadas superficiais
Creo Parametric 12.4.0.0

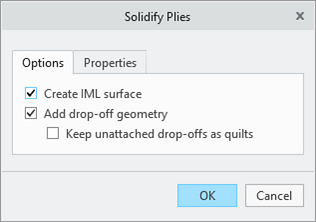

Local da interface do usuário: No ambiente composto, clique em
Solidificar camadas superficiais.
Solidificar camadas superficiais.
Vídeos
Descrição
Solidificação e desempenho IML
No ambiente composto, a solidificação e IML foram significativamente melhoradas, oferecendo eficiência, desempenho e qualidade aprimorados.
Agora, as disposições compostas complexas são solidificadas com um desempenho melhor. A geometria das camadas superficiais acima e abaixo dos núcleos, bem como a criação de geometria de conicidade de núcleo, foi melhorada significativamente.
Solidificação com geometria de escalonamento e gerenciamento de raios pequenos

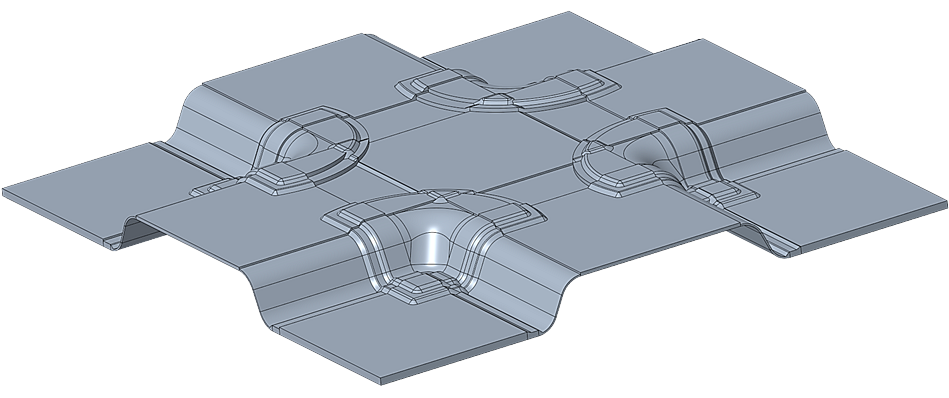

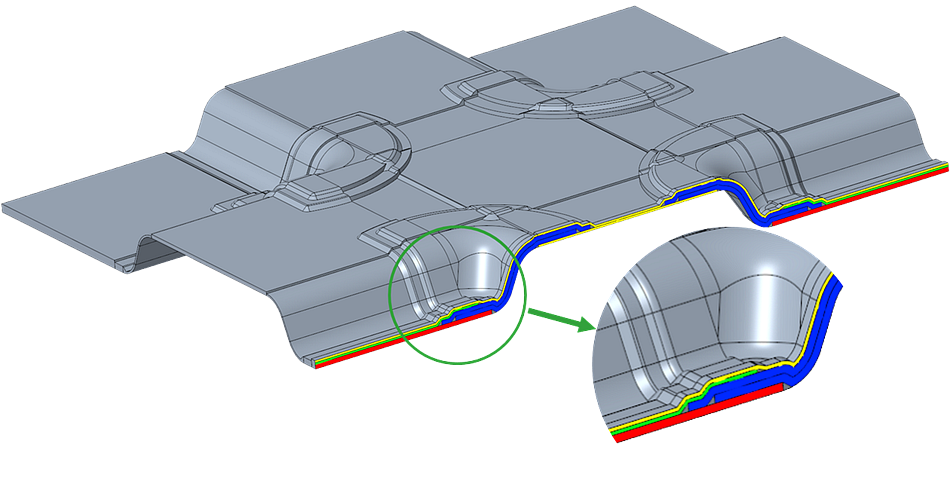

Ao usar solidificação composta e IML, agora, é possível incluir a geometria de escalonamento da camada superficial que torna o sólido resultante uma representação mais precisa do design do laminado.
Além disso, o processo de solidificação foi aprimorado para gerenciar raios locais na superfície de disposição que são menores que a espessura do acúmulo da camada superficial local. Esses raios pequenos são juntados em cantos agudos. Esse aprimoramento funciona para raios constantes e variáveis, resultando em cantos agudos parciais que sofrem transição automaticamente para o ajuste correto da espessura local.
Vantagens
Esses aprimoramentos melhoram a produtividade e a experiência do usuário da seguinte forma:
• Fornecendo um elemento de solidificação mais eficiente, de maior qualidade e melhor desempenho.
• Fornecendo uma representação mais precisa do design do laminado para uso downstream.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
