Exercício 4 – Verificando conexões de parafuso
Durante o processo de desenvolvimento, modelos ou montagens mudam constantemente. Se prendedores forem montados na fase inicial de desenvolvimento, é necessário verificar todas as conexões de parafuso.
1. No Creo Parametric, defina o diretório de trabalho como <downloaded files location>\IFXTraining\IFX_Asm\Exercise4 e abra ifx-exercise-4.asm.
2. Clique em >
Orientações salvas e, em seguida, clique em GLASS.
Orientações salvas e, em seguida, clique em GLASS.3. Na árvore de modelo, clique em GEAR_SHAFT_COVER-CLOSED.PRT e selecione Ativar.

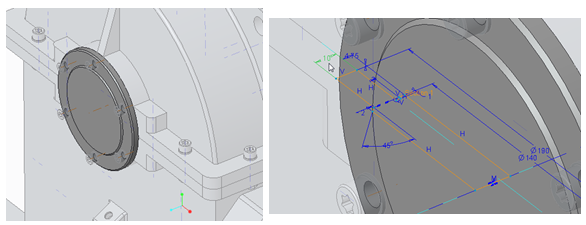

4. Na árvore de modelo, clique no elemento Revolve 1 e selecione Editar dimensão. Mude a espessura de 10 para 20 unidades.
5. Ative a montagem principal e regenerada.
6. Clique em > > . A caixa de diálogo Verificar prendedores de parafuso é aberta.
7. Clique duas vezes na linha onde é indicado que a conexão do parafuso é muito curta. A caixa de diálogo Definição de prendedor de parafuso é aberta.
8. Clique em
Definir comprimento automaticamente e, em seguida, clique em OK para fechar a caixa de diálogo. A caixa de diálogo Check Screw Fastener é aberta novamente e é possível ver que a conexão do parafuso não é mais tão curta.
Definir comprimento automaticamente e, em seguida, clique em OK para fechar a caixa de diálogo. A caixa de diálogo Check Screw Fastener é aberta novamente e é possível ver que a conexão do parafuso não é mais tão curta.9. Clique em OK para fechar a caixa de diálogo.
10. Salve e feche a montagem.
11. Clique em > > . A caixa de diálogo Limpar da memória os não exibidos é aberta.
12. Clique em OK para apagar todos os arquivos da memória.
