Criar uma seção do laminado
1. Na barra de ferramentas de gráficos, clique em Orientações salvas e selecione TUTORIAL_ORIENTATION_1.
 |
Role para baixo até localizarTUTORIAL_ORIENTATION_1.
|
O modelo orienta-se para a orientação TUTORIAL_ORIENTATION_1, conforme exibido no gráfico a seguir:
2. Clique em
Seção do laminado. A aba Seção é aberta.
Seção do laminado. A aba Seção é aberta.3. Selecione o plano de datum RIGHT na árvore de modelo para especificar a Referência de seção.
4. Na caixa Escala, digite 5 e pressione Enter. A escala das camadas superficiais manuais na seção do laminado aumenta.
5. Clique em
OK. Uma seção do laminado é criada.
OK. Uma seção do laminado é criada.Um elemento de seção do laminado LAMINATEXSEC0001 é adicionado à árvore composta.

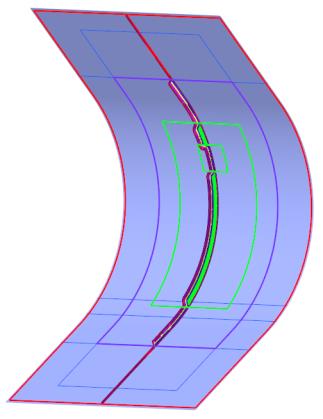

6. Clique no espaço vazio na janela de gráfico para ver a seção do laminado, conforme exibido no gráfico a seguir:
7. Na árvore composta, clique em LAMINATEXSEC0001 e, em seguida, selecione
Desativar na minibarra de ferramentas. A seção cruzada selecionada torna-se inativa.

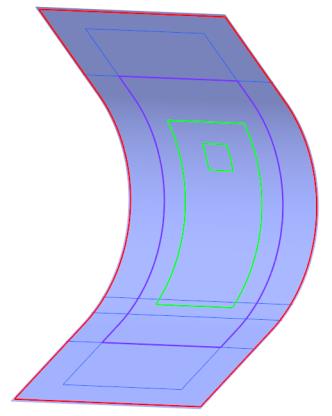

Desativar na minibarra de ferramentas. A seção cruzada selecionada torna-se inativa.8. Clique no espaço vazio na janela de gráfico para ver a seção do laminado, conforme exibido no gráfico a seguir:
Mudar a ordem das camadas superficiais
1. Na barra de ferramentas de gráficos, clique em Orientações salvas e selecione TUTORIAL_ORIENTATION_2.

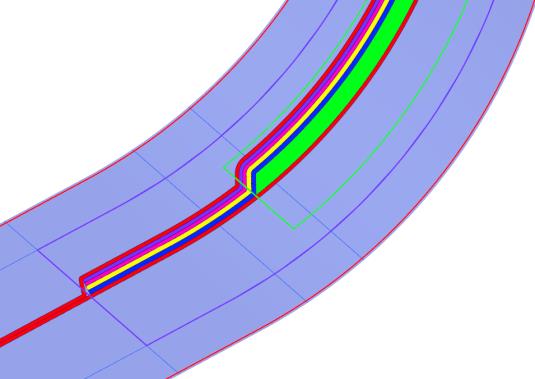

O modelo orienta-se e a seção do laminado é exibida, conforme exibido no gráfico a seguir:

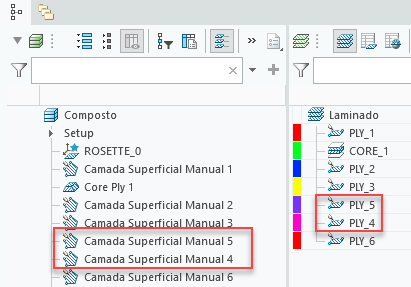

2. Na árvore composta, arraste o elemento Manual Ply 4 para baixo do elemento Manual Ply 5. A ordem dos objetos laminados muda na árvore de laminados.

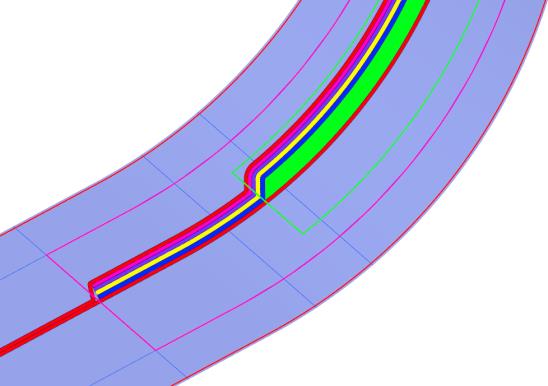

A seção do laminado é modificada, conforme exibido no gráfico a seguir:
3. Na barra de ferramentas de gráficos, clique em Orientações salvas e selecione Orientação default.
