Desenho de peça de pistão
O Creo retém um modelo na memória temporária até que o modelo seja limpo da memória ou até que o aplicativo seja fechado.
1. Sem nenhum modelo aberto, na aba Página inicial, clique em
Limpar os não exibidos da memória. A caixa de diálogo Limpar da memória os não exibidos é aberta.
Limpar os não exibidos da memória. A caixa de diálogo Limpar da memória os não exibidos é aberta.2. Clique em OK.
3. No Creo Parametric, defina o diretório de trabalho como <downloaded files location> > Exercício 5.

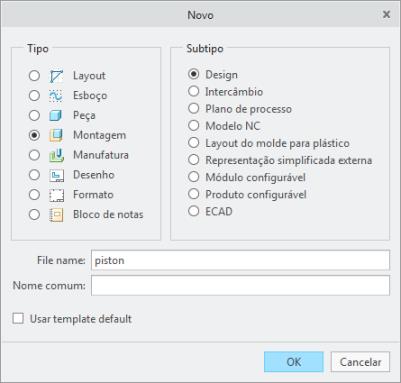

4. Clique em Novo. A caixa de diálogo Novo é aberta.
a. Em Tipo, clique em Desenho.
b. Na caixa Nome do arquivo, digite Piston.
c. Esvazie a caixa de seleção Usar template default.
d. Clique em OK. A caixa de diálogo Novo desenho será aberta.
5. Na caixa de diálogo Novo desenho, faça o seguinte:
a. Em Modelo default, clique em Procurar. Selecione piston.prt na caixa de diálogo Abrir caixa e clique em Abrir.
b. Em Especificar template, selecione Vazio com formato.
c. Em Formato, clique em Procurar. Clique em Diretório de trabalho em Pastas comuns na caixa de diálogo Abrir. Selecione a2_part.frm e clique em Abrir.
d. Clique em OK.
6. Na janela de gráficos, clique com o botão direito e clique em Vista geral. A caixa de diálogo Selecionar estado combinado será aberta.
7. Certifique-se de que a opção Nenhum estado combinado está selecionada e clique em OK.

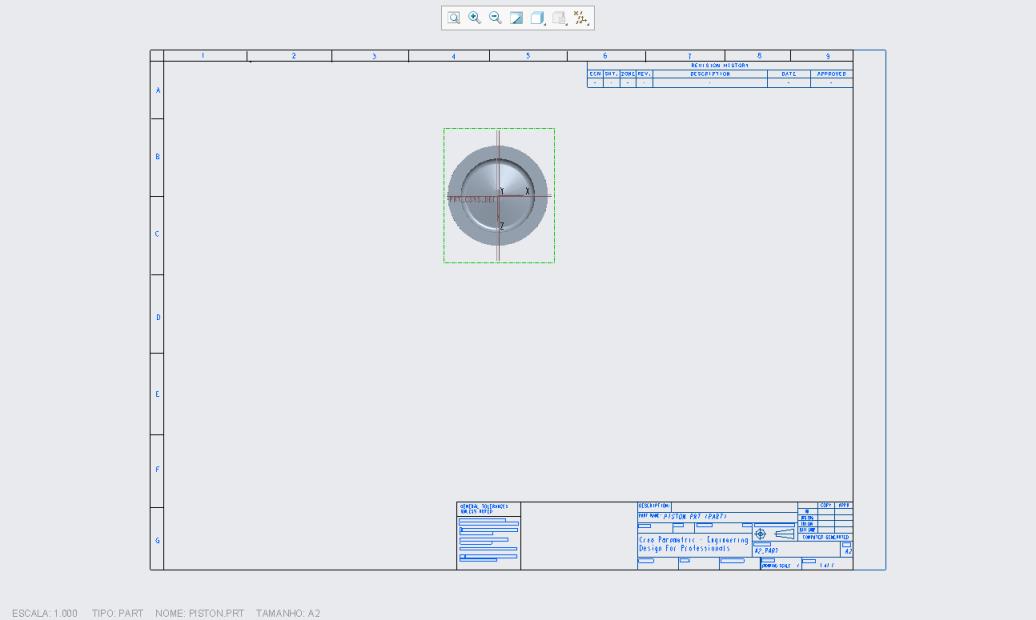

8. Clique na janela de gráficos para definir o ponto central da nova vista de desenho. A caixa de diálogo Vista de desenho é aberta.
9. Em Orientação da vista, selecione SUPERIOR na caixa de lista de Nomes das vistas de modelos e clique em OK.
10. Se as exibições de datum estão ativas, na barra de ferramentas de gráficos, clique em (Selecionar tudo) em
Filtros de exibição de datum para desmarcar todas as exibições de datum.
Filtros de exibição de datum para desmarcar todas as exibições de datum.

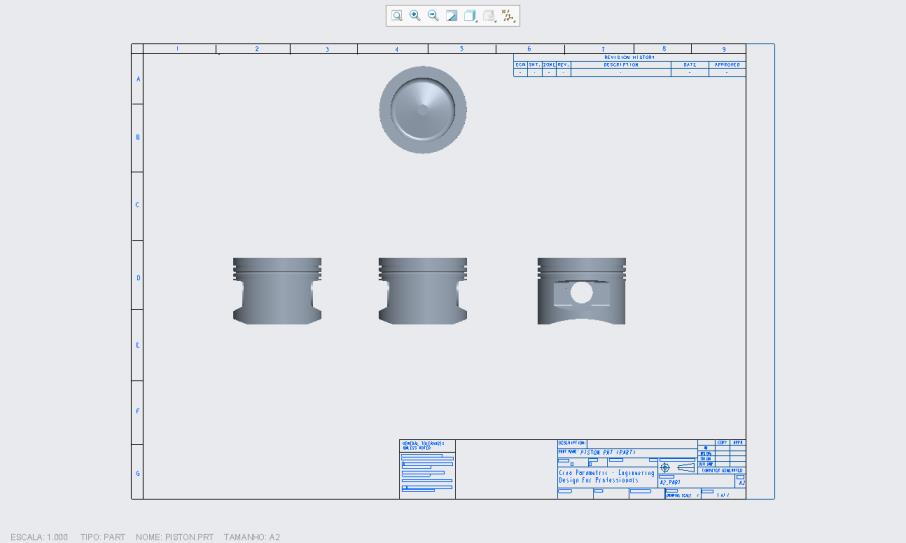

11. Com a primeira vista selecionada, clique com o botão direito e clique em Vista de projeção. Clique na janela de gráficos para colocar a vista projetada abaixo da primeira exibição.
12. Com a segunda vista selecionada, clique com o botão direito e clique em Vista de projeção. Clique na janela de gráficos para colocar a vista projetada à direita da segunda vista.
13. Selecione a segunda vista novamente, clique com o botão direito e escolha Vista de projeção. Clique na janela de gráficos para colocar a vista projetada à esquerda da segunda vista.
14. Selecione todas as quatro vistas, clique com o botão direito e clique Propriedades. A caixa de diálogo Vista de desenho é aberta.
15. Em Opções de exibição de vista, selecione Nenhum oculto da lista Estilo de exibição.
16. Clique em OK.
