Controlador PID: Exercício 7 — Analisando resultados
Este exercício descreve como os resultados são analisados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre
Corpos CAD e
Corpos do Flow Analysis no grupo Exibição. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em
Painel de plotagem XY para ver a plotagem XY.
Corpos CAD e Corpos do Flow Analysis no grupo Exibição. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em Painel de plotagem XY para ver a plotagem XY. | 1. Para exibir/ocultar entidades geométricas selecionadas, clique em  Exibir no painel de vista.2. Para mudar o esquema de cores, clique em  Mais em Legenda e selecione entre Blue Red e Blue Purple. |

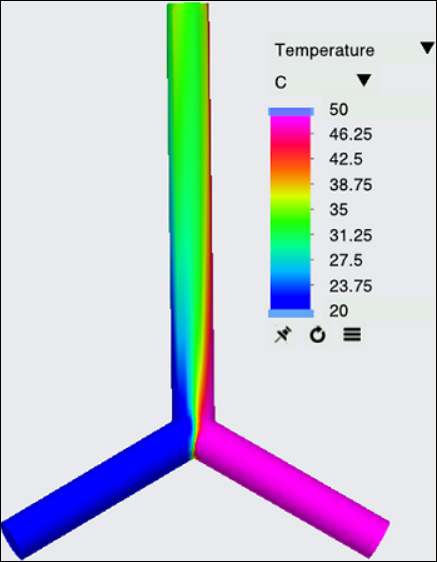

Vendo o contorno de temperatura
1. Em Domínios, selecione PIPE_BODY_1. No painel de vista, clique em Exibir para exibir os domínios selecionados.
Exibir para exibir os domínios selecionados.2. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Grade —
◦ Borda — No
◦ Variável — Temperature:[Heat]
◦ Mín. — 20 C
◦ Máx. — 50 C

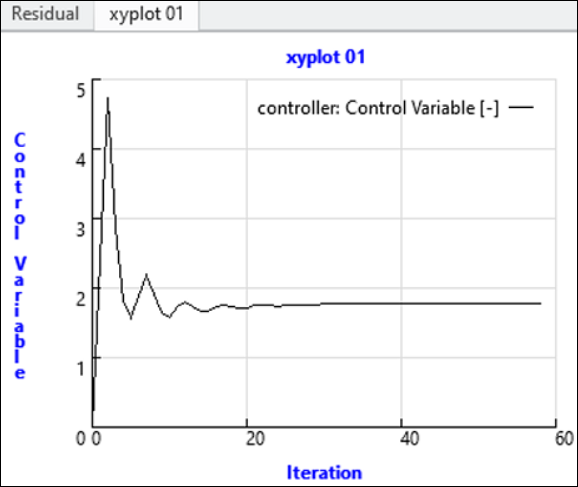

Plotando a variável de controle
1. Na árvore de projetos, em Física, selecione Controlador.
2. Na aba de pós-processamento, clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
Plotagem XY. Uma nova entidade xyplot1 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.3. Selecione xyplot1.
4. No painel de propriedades, defina Variável — [Controlador] Variável de controle
5. Clique em OK.

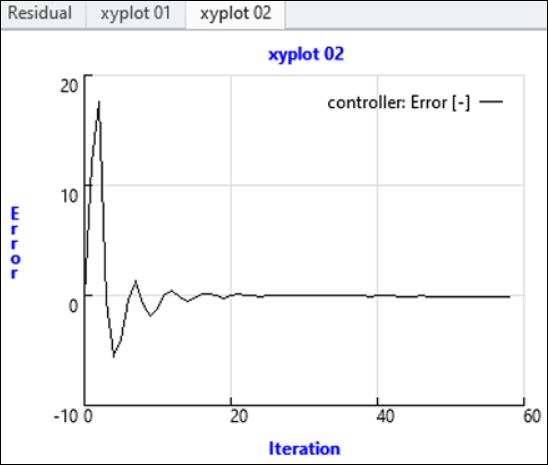

Plotando o erro
Plotando o erro
O valor de erro na saída é monitorado para verificar o valor de erro em cada iteração, que é reduzido com o valor de ponto definido desejado.
1. Na árvore de projetos, em Física, selecione Controlador.
2. Na aba de pós-processamento, clique em Plotagem XY. Uma nova entidade xyplot2 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
Plotagem XY. Uma nova entidade xyplot2 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.3. Selecione xyplot2.
4. No painel de propriedades, defina Variável — [Controlador] Erro
5. Clique em OK.
Plotando a temperatura de saída
1. Na árvore do Flow Analysis, em Condições de limite, clique em Limtes gerais. Selecione pipe_outlet.
2. Na aba de pós-processamento, clique em Plotagem XY. Uma nova entidade xyplot3 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
Plotagem XY. Uma nova entidade xyplot3 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.3. Selecione xyplot3.
4. No painel de propriedades, defina Variável — [Calor] Temperatura na lista suspensa Variável.
5. Clique em OK.

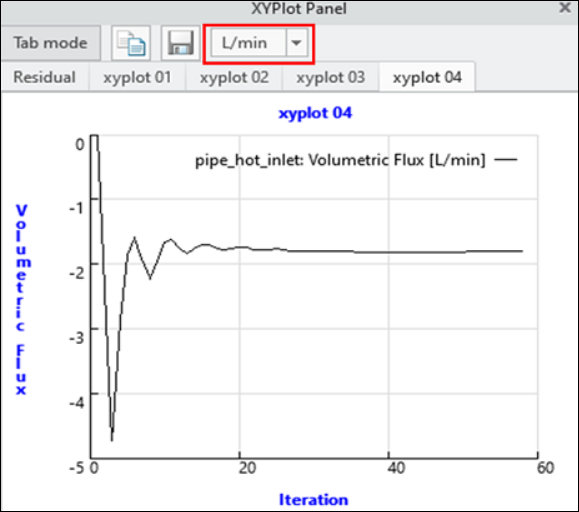

Plotando o fluxo volumétrico na entrada de fluido quente
1. Na árvore do Flow Analysis, em Condições de limite, clique em Limtes gerais. Selecione pipe_hot_inlet.
2. Na aba de pós-processamento, clique em Plotagem XY. Uma nova entidade xyplot4 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
Plotagem XY. Uma nova entidade xyplot4 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.3. Selecione xyplot4.
4. No painel de propriedades, defina Variável — [Fluxo] Fluxo volumétrico na lista suspensa Variável. Mude as unidades para L/min.
Visualizando os aprimoramentos no domínio
Linhas de fluxo rastreiam o caminho do fluxo de fluido.
1. Para criar linhas de fluxo, selecione Linhas de fluxo no grupo Pós-processamento na faixa de opções do Flow Analysis.
2. Para liberar linhas de fluxo dos limites de entrada, selecione Yes em Valor para pipe_cold_inlet e pipe_hot_inlet.
3. Selecione Geometria em > > > na árvore do Flow Analysis.
4. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Espessura da linha — 0.0002 m
◦ Tamanho de tempo da animação — 0.05
5. No painel de propriedades, na aba Vista, para Superfície, selecione os valores a seguir para as opções listadas:
◦ Variável — Temperatura: [Calor]
◦ Máx. — 50 C
◦ Mín. — 20 C
6. No painel de propriedades, na aba Modelo, para Linha de fluxo, defina o seguinte:
◦ Liberar partícula — Yes

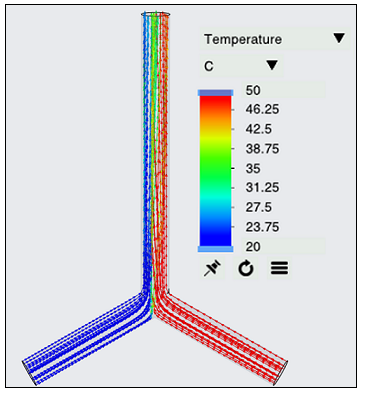

Linhas de fluxo – Temperatura
