Padronizando perfis
Ao montar um perfil o AFX primeiro cria um grupo com o nome PROFIL_REF_CSYS e, em seguida, monta o perfil usando um sistema de coordenadas deste grupo como referência. Portanto, se você deseja criar um padrão de referência de um perfil montado é necessário padronizar a referência do grupo PROFIL_REF_CSYS primeiro e, em seguida, é possível padronizar a referência do perfil.
1. Clique em >
Novo perfil. A caixa de diálogo Novo perfil é aberta.
Novo perfil. A caixa de diálogo Novo perfil é aberta.2. Clique em
para selecionar outro tipo de seção. A caixa de diálogo Selecionar da biblioteca abre para que seja possível selecionar um tipo de seção de perfil da biblioteca.
para selecionar outro tipo de seção. A caixa de diálogo Selecionar da biblioteca abre para que seja possível selecionar um tipo de seção de perfil da biblioteca.3. Em Perfis, selecione MM DE VIGAS DE AÇO e então selecione VIGA RETANGULAR. A caixa de diálogo Definição de elemento é aberta.
4. Em Tipo selecione DIN 1017 e em Tamanho selecione 120x50.
5. Clique em OK. A caixa de diálogo Novo perfil é aberta.
6. Clique em Próximo ou clique com o botão do meio para continuar com a colocação de perfil. A caixa de diálogo Posicionar perfil é aberta.
7. Em Método de referência, clique em
para ativar a montagem do perfil em uma aresta ou curva reta.

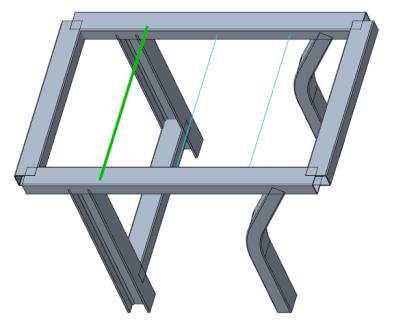

para ativar a montagem do perfil em uma aresta ou curva reta.8. No modelo, selecione a curva destacada na próxima imagem. A curva é a primeira instância de um padrão. A viga retangular é montada como uma visualização.
9. Clique em OK para concluir a colocação de perfil. A caixa de diálogo Posicionar perfil é fechada.
10. Clique em Fechar para fechar a caixa de diálogo Novo perfil.
11. Na árvore modelo clique em
Configurações > e, em seguida, selecione a caixa de seleção Elementos.
Configurações > e, em seguida, selecione a caixa de seleção Elementos.12. Para fazer padronizar a referência do perfil siga os passos a seguir:
a. Na árvore de modelo, selecione o grupo PROFIL_REF_CSYS_7 que está listado antes da peça AFX_RECTANGULAR_BEAM_1 de perfil anteriormente montada. Sua peça pode ter um número diferente no final do nome da peça.
b. Clique para abrir a minibarra de ferramentas e selecione
Padrão.
Padrão.O painel de instrumentos Padrão é aberto.
c. No painel de instrumentos Padrão, clique em Referência para ativar este tipo de padrão.
d. Clique em
. Um padrão de referência do grupo PROFIL_REF_CSYS é criado.

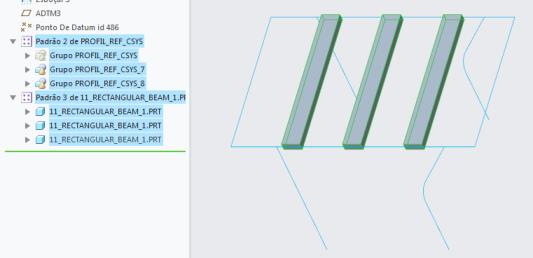

. Um padrão de referência do grupo PROFIL_REF_CSYS é criado.e. Na árvore de modelos, selecione a peça AFX_RECTANGULAR_BEAM_1 do perfil que acabou de ser montada.
f. Clique para abrir a minibarra de ferramentas e selecione Padrão. O painel de instrumentos Padrão é aberto.
Padrão. O painel de instrumentos Padrão é aberto.g. No painel de instrumentos Padrão, clique em Referência para ativar este tipo de padrão.
h. Clique em . Um padrão de referência da viga retangular é criado.
. Um padrão de referência da viga retangular é criado.
