Análise de movimento
O Creo retém um modelo na memória temporária até que o modelo seja limpo da memória ou até que o aplicativo seja fechado.
1. Sem nenhum modelo aberto, na aba Página inicial, clique em Limpar os não exibidos da memória no grupo Dados. A caixa de diálogo Limpar da memória os não exibidos é aberta.
2. Clique em OK.
3. No Creo Parametric, defina o diretório de trabalho como <downloaded files location> > Exercício 4.
4. Na aba Página inicial, clique em Abrir. A caixa de diálogo Arquivo aberto é aberta.
5. Selecione crankshaft_assembly.asm e clique em Abrir.
6. Na barra de ferramentas de gráficos, clique em Filtros de exibição de datum e desmarque a caixa de seleção Selecionar tudo para desmarcar todas as caixas de seleção de exibição de datum.
7. Na aba Aplicativos, clique em Mecanismo. A aba Mecanismo é aberta.
8. Clique em Servomotores no grupo Inserir. A aba Motor será aberta.

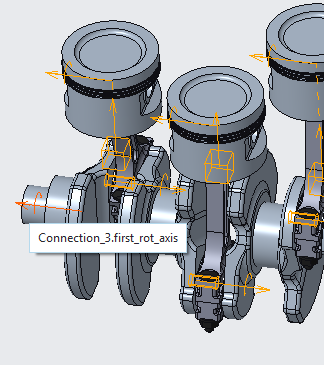

9. Na janela de gráficos, selecione Connection_3.first_rot_axis, conforme mostrado na figura a seguir.

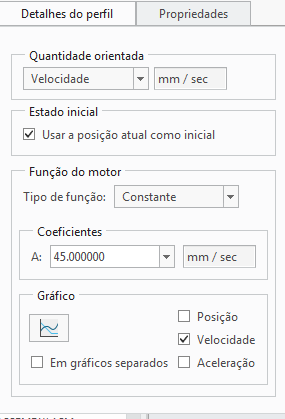

10. Clique na aba Detalhes do perfil e faça o seguinte:
a. Em Quantidade guiada, clique na seta próxima a Posição angular e selecione Velocidade angular.
b. Em Coeficientes, mude o valor de velocidade para 45.
c. Na aba Motor, clique em OK.

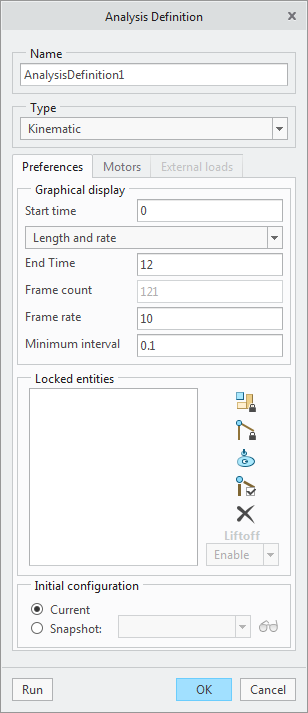

11. Na aba Mecanismo, clique em Análise de mecanismo no grupo Análise. Será aberta a caixa de diálogo Definição da análise.
a. Em Nome, digite motion.
b. Em Tipo, selecione Cinemática.
c. Em Exibição gráfica, mude Tempo final de 10 para 12.
d. Clique em Executar e observe o modelo.
e. Quando a análise cinemática for concluída, clique em OK na caixa de diálogo Definição da análise.
12. Na aba Mecanismo, clique em Medidas no grupo Análise. A caixa de diálogo Resultados de medida é aberta.
13. Em Medidas, clique em . A caixa de diálogo Definição de medida é aberta.
a. Em Nome, digite V_1.
b. Em Tipo, selecione Velocidade.

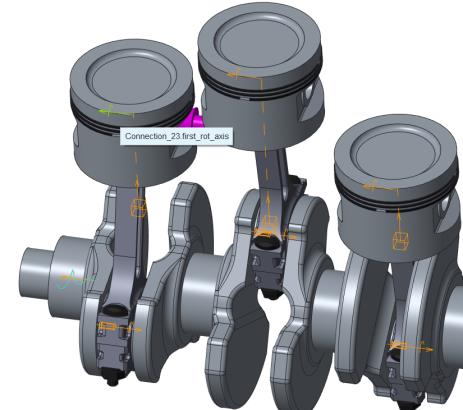

c. Clique em e selecione a conexão, como mostrado na figura a seguir:
d. Clique em OK. A caixa de diálogo Definição de medida é fechada.
14. Na caixa de diálogo Resultados de medida, em Medidas, clique em . A caixa de diálogo Definição de medida é aberta.
a. Em Nome, digite V_2.
b. Em Tipo, selecione Velocidade.

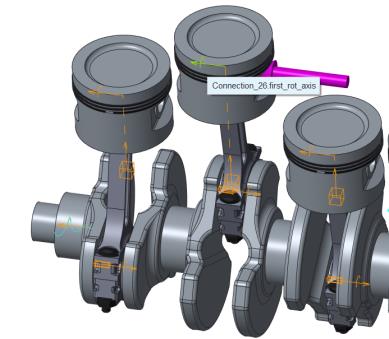

c. Clique em e selecione a conexão, como mostrado na figura a seguir:
d. Clique em OK. A caixa de diálogo Definição de medida é fechada.
15. Na caixa de diálogo Resultados de medida, em Medidas, clique em . A caixa de diálogo Definição de medida é aberta.
a. Em Nome, digite V_3.
b. Em Tipo, selecione Velocidade.

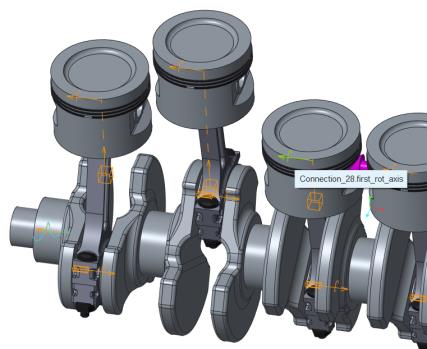

c. Clique em e selecione a conexão, como mostrado na figura a seguir:
d. Clique em OK. A caixa de diálogo Definição de medida é fechada.
16. Na caixa de diálogo Resultados de medida em Conjunto de resultados clique em motion.
17. Mantenha a tecla CTRL pressionada e, em Medidas selecione V_1, V_2 e V_3.

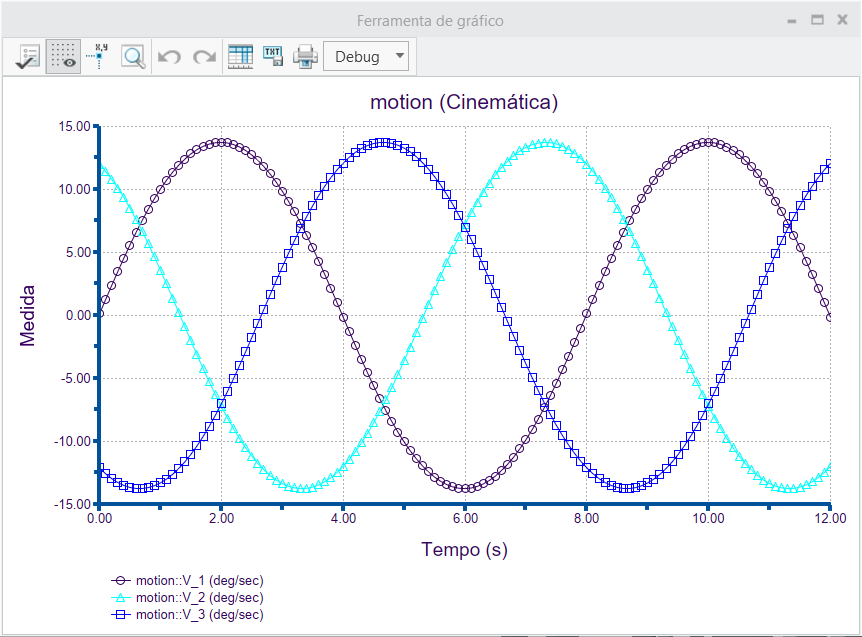

18. Clique em Gráfico. Os resultados da análise de movimento aparecem na caixa de diálogo Ferramenta de gráfico.
19. Mova a janela Ferramenta de gráfico para a parte inferior esquerda da tela.
20. Sobre a caixa de diálogo Resultados de medida.
21. Na aba Mecanismo, clique em Reproduzir no grupo Análise. A caixa de diálogo Reproduções é aberta.
a. Clique em Reproduzir. A caixa de diálogo Criar animação é aberta.
b. Clique em Reproduzir. A animação é reproduzida na janela de gráficos.
c. Clique em Parar para parar a animação.
d. Na caixa de diálogo Animação, clique em Fechar.
e. Na caixa de diálogo Reproduções, clique em Fechar.
22. Feche a janela Ferramenta de gráfico.
23. Na aba Mecanismo, clique em Fechar. A caixa de diálogo Salvar reproduções é aberta.
24. Clique em Não salvar.
Parabéns! Você concluiu esse exercício.
Na barra de ferramentas de acesso rápido, clique em Salvar e, em seguida, Fechar em cada janela ativa.
