Calcular parâmetros de propriedades de massa
Adicionar colunas de parâmetros de propriedades de massa
1. Na árvore de laminados, clique em Gerenciador de laminado.
2. Clique em Colunas da árvore. A caixa de diálogo Colunas da árvore de laminados é aberta.
3. Na caixa Tipo, selecione Parâm. de propriedades de massa.
4. Selecione PRO_MP_MASS e clique em .
5. Selecione PRO_MP_AREA e clique em .
6. Clique em OK.
As colunas PRO_MP_MASS e PRO_MP_AREA são adicionadas à árvore de laminados.
Calcular propriedades de massa de um único objeto laminado
1. Clique em Setup > Computação de propriedades de massa e selecione Com base em camadas superficiais subjacentes.
2. Na árvore de laminados, clique com o botão direito em PLY_1 e selecione Configurações de propriedades de massa. A caixa de diálogo Propriedades de massa é aberta.
3. Clique em OK.
Os valores calculados de propriedades de massa de PLY_1 aparecem nas colunas PRO_MP_MASS e PRO_MP_AREA .
4. Clique no espaço vazio na janela de gráfico para desmarcar a seleção de objetos laminados.
Calcular propriedades de massa do laminado todo
1. Clique em Arquivo > Preparar > Propriedades do composto. A caixa de diálogo Propriedades do composto é aberta.
2. Clique em mudar na linha Propriedades de massa. A caixa de diálogo Propriedades de massa: Composto 1 é aberta.
3. Clique em Calcular. As propriedades de massa são atualizadas.
4. Clique em OK. A caixa de diálogo Propriedades de massa: Composto 1 é fechada.

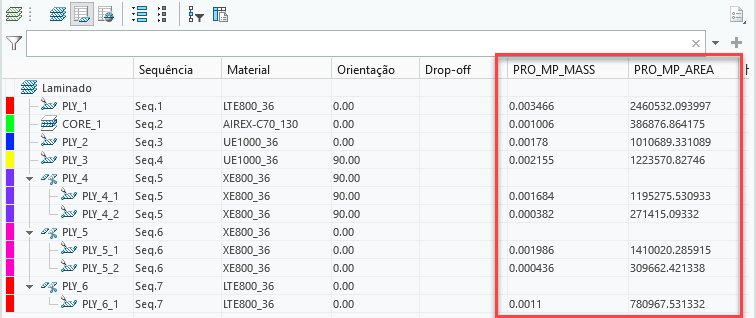

5. Clique em Fechar. A caixa de diálogo Propriedades do composto é fechada. As propriedades de massa são exibidas no gerenciador de laminado, conforme exibido no gráfico a seguir:
6. Na árvore de laminados, clique em Lista de laminados.
