Analisar propriedades de massa usando a funcionalidade geral do Creo

Mudar para a aba Análise

• Selecione a aba Análise.

Analisar propriedades de massa de um único objeto

1. Clique em Relatório do modelo >

Propriedades de massa. A caixa de diálogo Propriedades de massa é aberta.

2. Selecione Único objeto.

3. Na árvore de laminados, selecione CORE_1.

Certifique-se de que a caixa de seleção Usar default esteja marcada.

4. Na caixa de diálogo Propriedades de massa, selecione Com base em camadas superficiais subjacentes.

5. Clique em Visualizar se os resultados calculados não forem exibidos automaticamente.

Os resultados da análise são exibidos, conforme o gráfico a seguir:

6. Clique em OK. A caixa de diálogo Propriedades de massa é fechada.

Analisar propriedades de massa do laminado total

1. Clique em Relatório do modelo >

Propriedades de massa. A caixa de diálogo Propriedades de massa é aberta.

2. Selecione Laminado total.

Certifique-se de que a caixa de seleção Usar default esteja marcada.

3. Selecione Com base em camadas superficiais subjacentes.

4. Clique em Visualizar se os resultados calculados não forem exibidos automaticamente.

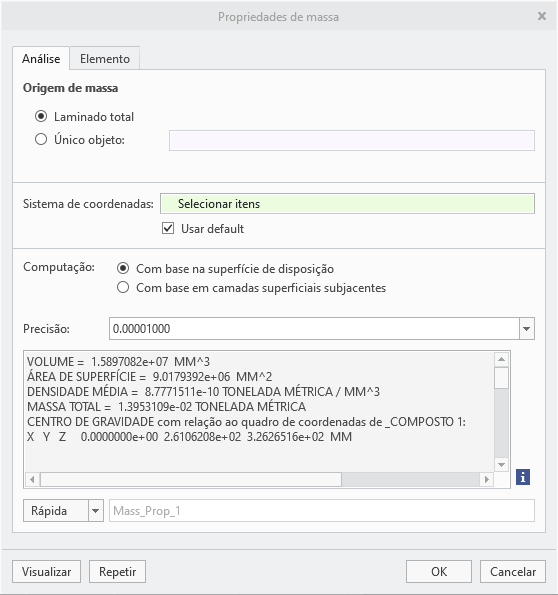

Os resultados da análise são exibidos, conforme o gráfico a seguir:

5. Clique em OK. A caixa de diálogo Propriedades de massa é fechada.

Mudar para o ambiente composto

• Selecione a aba Composto.
