Finalizando o pistão
1. Na aba Modelo, clique em Extrudar no grupo Formas. A aba Extrudar é aberta.

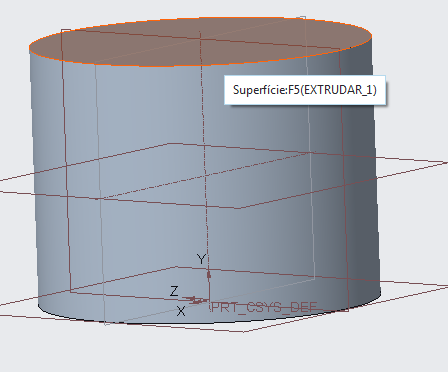

2. Selecione a superfície superior do pistão, conforme mostrado na figura a seguir. A aba Esboçar será aberta.
3. Clique em Centro e ponto no grupo Criação de esboço.
a. Clique na interseção das linhas de referência para definir o centro do círculo.
b. Mova o ponteiro longe e clique novamente para especificar o diâmetro.
4. Clique com o botão direito para sair da ferramenta de Centro e ponto.
5. Edite o valor de diâmetro para 60.
6. Clique com o botão direito na janela de gráfico e clique em Salvar o esboço e sair.
7. Edite o valor de profundidade para 3.5.
8. Clique om o botão direito na janela de gráficos e clique em Inverter direção da profundidade. A opção Remover material será selecionada automaticamente.
9. Clique em .
10. Na aba Modelo, clique em Arredondado no grupo Engenharia. A aba Arredondamento é aberta.
11. Selecione a aresta interior da extrusão 8, conforme mostrado na figura a seguir.
12. Na aba Arredondamento, edite o valor para 4 e pressione ENTER.
13. Clique em .
Parabéns! Você concluiu esse exercício.
Na barra de ferramenta de acesso rápido, clique em Salvar de depois clique em Fechar para todas as janelas ativas.
