Executar simulação do drapeado
Executar simulação do drapeado em todas as camadas superficiais
1. Na árvore de laminados, selecione
Gerenciador de drapeado.
Gerenciador de drapeado.2. Selecione múltiplos objetos laminados da seguinte forma:
a. Selecione PLY_1.
b. Pressione Shift e selecione PLY_6_1. Todos os objetos laminados são selecionados.
3. Clique em
Simulação do drapeado. A aba Simulação do drapeado é aberta.
Simulação do drapeado. A aba Simulação do drapeado é aberta.4. Clique em
OK.

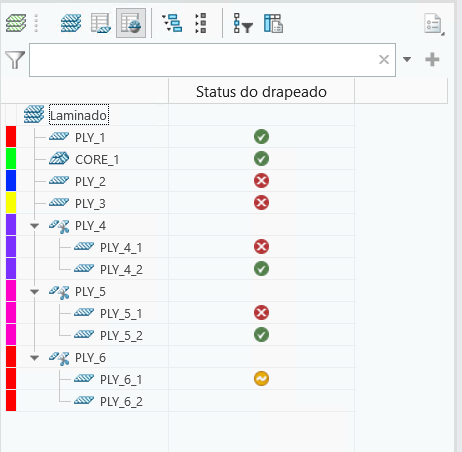

OK.O status do drapeado é atualizado, conforme exibido no gráfico a seguir:
 | O ícone  na frente de uma camada superficial indica que a ela é maior que a largura do rolo especificada e requer emenda. Para isto, é necessária a licença Composite Design and Manufacturing – Advanced. |
5. Clique em >
Exibir resultados do drapeado na barra de ferramentas de gráficos.
Exibir resultados do drapeado na barra de ferramentas de gráficos.6. Para ver os resultados do drapeado de uma camada superficial drapeada, selecione a camada superficial. Na caixa Dimensionar de acordo com, certifique-se de que Ângulo de alerta/limite esteja selecionado.
7. Clique em > Exibir resultados do drapeado na barra de ferramentas de gráficos para parar a operação.
Exibir resultados do drapeado na barra de ferramentas de gráficos para parar a operação.Ver o efeito de camadas superficiais subjacentes nos resultados do drapeado
1. Selecione PLY_6_1 e clique em Simulação do drapeado. A aba Simulação do drapeado é aberta.
Simulação do drapeado. A aba Simulação do drapeado é aberta.2. Na barra de ferramentas de gráficos, clique em Orientações salvas e selecione TUTORIAL_ORIENTATION_5.

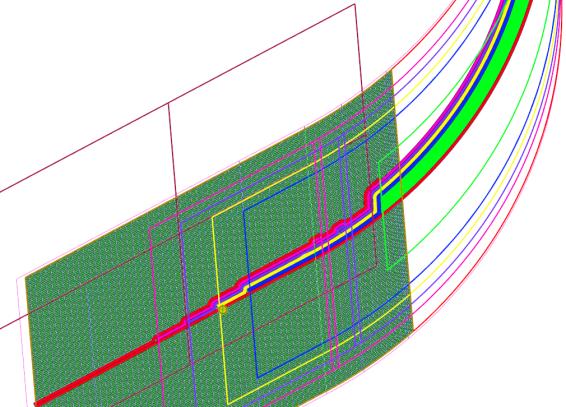

3. Desmarque a caixa de seleção Drapear sobre camadas superficiais subjacentes e veja os resultados na janela de gráfico.
 | Para ver claramente os resultados na janela de gráfico, mova o painel Conjuntos para o lado. |

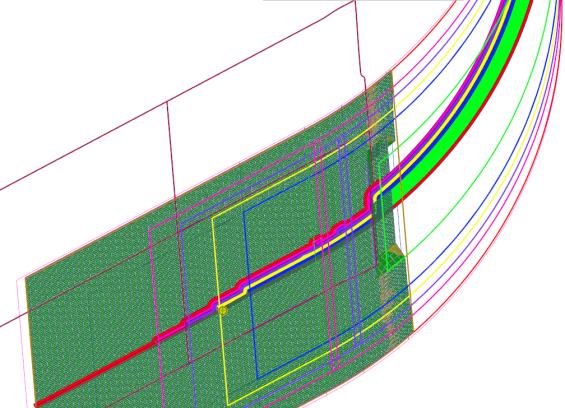

4. Marque a caixa de seleção Drapear sobre camadas superficiais subjacentes e veja os resultados na janela de gráfico.
5. Clique em OK.
OK.6. Na barra de ferramentas de gráficos, clique em Orientações salvas e selecione Orientação default.
7. Na árvore de laminados, clique em
Lista de laminados.
Lista de laminados.
