Criando esboços
1. Na aba Modelo, clique em
Esboço no grupo Datum. A caixa de diálogo Esboçar é aberta.
Esboço no grupo Datum. A caixa de diálogo Esboçar é aberta.2. Na caixa de diálogo Esboço, faça o seguinte:
a. Selecione o plano de datum FRONTAL como o plano de esboço.
b. Clique na caixa Referência e selecione o plano de datum SUPERIOR.
c. Selecione Superior da lista Orientação.
d. Clique em Esboçar. A aba Esboçar será aberta.
3. Clique com o botão direito do mouse na janela de gráfico e clique em Referências. Será aberta a caixa de diálogo Referências.
4. Selecione o plano de datum PIN_PLN e clique em Fechar.
5. Clique em
Vista do esboço na barra de ferramentas de gráficos.
Vista do esboço na barra de ferramentas de gráficos.6. Clique em
Linha no grupo Criação de esboço.
Linha no grupo Criação de esboço.a. Esboça a primeira linha paralela a aresta direita. A letra V aparece quando a linha é vertical.
b. Esboce a primeira linha angulada.
c. Esboce a segunda linha vertical paralela a primeira linha.
d. Feche a forma ao conectar-se a segunda linha vertical para o ponto inicial da primeira linha.
7. Clique com o botão do meio para sair da ferramenta de linha e clique com o botão do meio novamente para sair da ferramenta de esboço.
8. Clique em
Linha de centro no grupo Criação de esboço.
Linha de centro no grupo Criação de esboço.a. Clique em qualquer lugar na linha tracejada vertical.
b. Mova o ponteiro. A linha de centro está anexada ao ponteiro.
c. Clique na linha tracejada vertical novamente para definir a colocação da linha de centro.
9. Clique em
Dimensão no grupo Dimensão. As dimensões para o esboço aparecem na janela de gráficos.
Dimensão no grupo Dimensão. As dimensões para o esboço aparecem na janela de gráficos.10. Na janela de gráficos, faça o seguinte:
a. Clique na linha vertical à esquerda e na linha angulada superior. Clique com botão do meio para definir o valor do ângulo. Edite o valor para 100 e pressione ENTER.
b. Clique na linha vertical à esquerda e na linha inferior angular. Clique com botão do meio para definir o valor do ângulo. Edite o valor para 118 e pressione ENTER.
c. Clique no plano de datum PIN_PLN e no ponto de interseção da linha vertical e linha angulada superior. Clique com o botão do meio para definir a altura do plano de datum. Edite o valor para 13.67 e pressione ENTER.
d. Clique na linha vertical à esquerda e na linha vertical à direita. Clique com o botão do meio para definir a largura. Edite o valor para 10 e pressione ENTER.

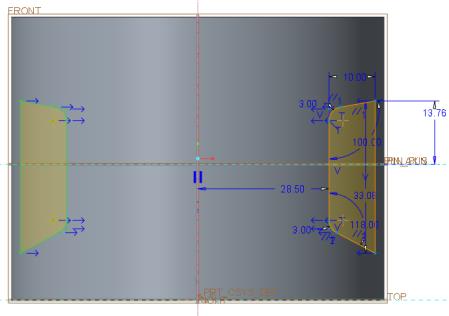

e. Clique duas vezes nas dimensões restantes e edite os valores, conforme mostrado na figura a seguir.
11. Clique em
Filete do grupo Criação de esboço.
Filete do grupo Criação de esboço.12. Na janela de gráficos, faça o seguinte:
a. Para criar o filete superior, selecione a linha vertical à esquerda e a linha angulada superior.
b. Para criar o filete inferior, selecione a linha vertical à esquerda e a linha angulada inferior.
c. Clique com o botão do meio do mouse para sair da ferramenta de filete.
d. Clique duas vezes nas dimensões restantes e edite os valores, conforme mostrado na figura a seguir.
13. Clique em
Selecionar do grupo Operações.
Selecionar do grupo Operações.14. Mantenha o botão esquerdo pressionado e arraste uma caixa ao redor do esboço que foi criado.
15. Clique em
Espelhar do grupo Edição e clique na linha de centro vertical. O esboço é espelhado na linha de centro vertical.
Espelhar do grupo Edição e clique na linha de centro vertical. O esboço é espelhado na linha de centro vertical.
16. Clique com o botão direito na janela de gráfico e clique em
Salvar o esboço e sair.
Salvar o esboço e sair.17. Na barra de ferramentas de gráficos, clique em
Orientações salvas e, em seguida, clique em Orientação default.
Orientações salvas e, em seguida, clique em Orientação default.
