Criando recursos de corte de perfil
Para criar o recurso de corte do tubo retangular na junta que acabou de ser criada com a geometria da viga em I é possível usar o comando de recurso de corte na caixa de diálogo Juntas avançadas.
1. Clique em >
Juntas avançadas. Abre a caixa de diálogo Juntas avançadas.
Juntas avançadas. Abre a caixa de diálogo Juntas avançadas.2. Em Ações de junta, clique em
para definir uma nova junta.
para definir uma nova junta.3. Selecione a caixa de seleção Com ajuste e insira 2 na primeira caixa para ajustar.
4. Clique em
Recurso de corte.
Recurso de corte.5. Ao fazer referência ao balão 1 na próxima imagem, selecione o perfil destacado para cortar.

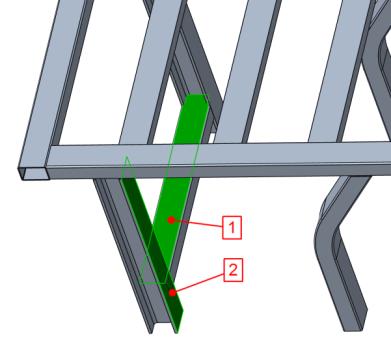

6. Ao fazer referência ao balão 2 na próxima imagem, selecione o perfil de referência destacado para cortar. O recurso de corte é criado como uma visualização.
7. Clique em Repetir ou clique com o botão do meio para completar a criação do recurso de corte e continue com o próximo recurso de corte.

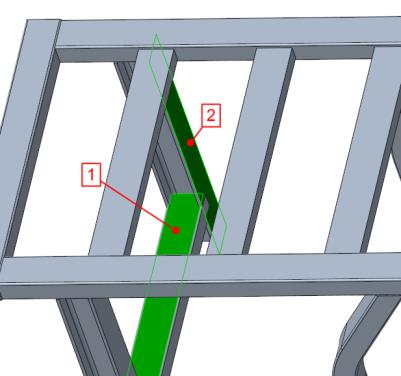

8. Ao fazer referência ao balão 1 na próxima imagem, selecione o perfil para cortar.
9. Ao fazer referência ao balão 2, selecione o perfil de referência. Uma visualização do recurso de corte proposto é exibida.

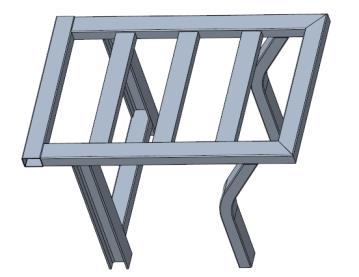

10. Clique em OK para concluir a criação do recurso de corte e feche a caixa de diálogo Juntas avançadas. Seu modelo deve ser semelhante ao modelo mostrado abaixo:
